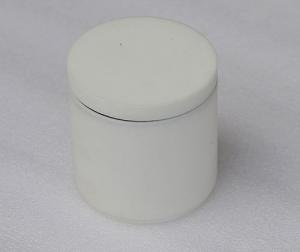

聚四氟乙烯罐
此罐采用聚四氟乙烯乙烯加工而成，常用規格為：50、100、250、500、1000、3000ml.適用于我公司生產的不同類型的行星式球磨機：
|
行星式球磨機型號 |
全方位行星式球磨機型號 |
規格 |
球磨罐 |
|
|
規格 |
數量 |
|||
|
XGB04 |
LGB04 |
0.4L |
50～100 |
4 |
|
XGB2 |
LGB2 |
2L |
100～500 |
4 |
|
XGB4 |
LGB4 |
4L |
250～1000 |
4 |
|
XGB12 |
LGB12 | 12L | 1000～3000 | 4 |
|
XGB20 |
LGB20 |
20L |
1000～5000 |
4 |
此外，亦適用于其他各個廠家生產的行星式球磨機系列。
不同容積的聚四氟乙烯球磨罐的尺寸見下表：
單位：mm
|
|
50ml |
100ml |
250 ml |
500 ml |
1L |
3L |
|
OD（外徑） |
65 mm |
68 mm |
95 mm |
106 mm |
133 mm |
170 mm |
|
ID（內徑） |
45 mm |
52 mm |
73 mm |
90 mm |
115 mm |
145 mm |
|
H=H1+H2（總高度） |
68 mm |
68 mm |
93 mm |
104 mm |
136 mm |
220 mm |
|
D（深度） |
46 mm |
50 mm |
68 mm |
80 mm |
110 mm |
190 mm |
一般聚四氟乙烯罐常配置瑪瑙球或氧化鋯球，不同容積的罐配球數量如下：
|
容積 |
50ml |
100ml |
150ml |
250ml |
300ml |
400ml |
500ml |
1000ml |
2000ml |
3000ml |
4000ml |
5000ml |
|
|
球的數量(個) |
Ø6mm |
50 |
100 |
150 |
280 |
330 |
420 |
500 |
1000 |
2000 |
3000 |
4000 |
5000 |
|
Ø10mm |
8 |
16 |
24 |
40 |
48 |
80 |
100 |
200 |
400 |
600 |
800 |
1000 |
|
|
Ø20mm |
|
|
|
|
|
2 |
2 |
3 |
5 |
7 |
10 |
12 |
|
