一、設備特點

   本產品為周期作業式，主要用于各種陶瓷、粉末冶金、納米材料等在真空或保護氣氛下有壓和無壓燒結。

二、結構組成

1、爐門                       2、爐體

3、爐架                       4、壓頭

5、真空系統                     6、液壓系統

7、水冷系統                     8、發熱元件及隔熱屏

9、充放氣系統                   10、電源控制系統

11、控制系統                    12、變壓器及連接銅排

三、結構說明

1、爐門：采用側開門方式，裝卸模具方便，爐門采用雙層水夾層結構，內外壁均為不銹鋼拋光。安裝有壓力表、進出氣口、鎖緊裝置。

   2、爐體：采用雙層水夾層結構，內壁為304不銹鋼拋光，外壁為304不銹鋼拉絲拋光。側開門、采用“0”圈真空密封。設有熱電偶孔、抽氣孔、觀察孔屏蔽、在爐體上設有電極引入裝置，三相加熱有利于電網平衡，并有電極保護罩。爐體固定在爐架上部，爐體上、下部安裝有可靠的動向軸向密封，動密封長期可靠。油壓缸安裝在爐體下部，上下壓頭由不銹鋼材料制成。

   4、爐架：由上下橫梁四根厚壁圓筒立柱焊接而成，上下壓頭平面支座都為型鋼焊接成型產品，耐壓強度高，光潔度及平衡度高。

   5、壓頭：上、下壓頭采用高強度石墨塊制作而成，壓頭所承受壓力30～70MPa，壓頭強度可以保證承受壓力至少70MPa。

   6、模具：采用高純石墨模具，可以承受不低于50MPa的壓強。

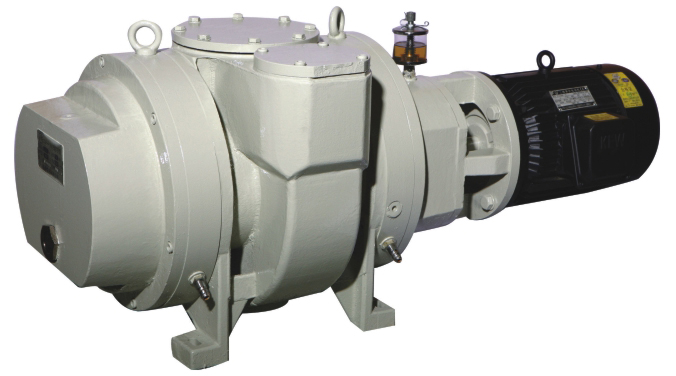

7、真空系統：采用三級泵配置，由一臺2X-70機械泵配電磁壓差閥（防止油因突然停電機械泵油倒灌），一臺KT-300油擴散泵配冷阱（防止油蒸氣進入爐腔）、一臺ZJP-150羅茨泵、充放氣閥、高真空氣動擋板閥、真空壓力表（±Pa）和真空管道的連接采用金屬波紋軟管，快速連接（減緩震動）真空度的測量由復合真空計執行等。

   8、液壓系統：采用電動輸入方式。由液壓站配有進口比例閥、調節電位器、壓力傳感器、位移顯示器采用光柵尺（測距精度0.02mm）、液壓缸等相關液壓裝置，壓力調節手動自動可切換、可通過手動調節。儀表可設定自動調節壓力，并能實現穩壓、保壓。

   9、溫控系統：采用可控制硅控溫，所有儀表為50段708P溫控表，具有P.I.D調節、超溫聲光報警功能，電器元件采用施耐德、ABB或正泰等知名品牌，電控屏箱按西門子標準制作，控溫精度高，操作方便。

    10、發熱元件及隔熱屏：發熱體采用國產高純石墨制作成圓筒型結構。隔熱屏采用石墨筒，外層增加碳?xì)?，最外層采用不銹鋼套加以固定，隔熱效果好，耐熱沖擊性好，并能快速升溫，在90分鐘內可達到最高溫度。

   11、充放氣系統：由各種管道及手動真空隔膜閥組成，方便用戶連接氣路。

   12、水冷系統：由各種管道閥等相關裝置組成，具有斷水聲光報警自動切斷電源功能。

   13、變壓器及聯接銅排：采用與使用功率相匹配的變壓器及銅排。
