型號

JSL1200-TSSG

產品概述

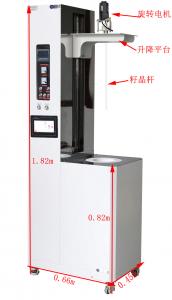

這是一款頂部籽晶法晶體生長爐，可利用助溶劑法生長各種材料單晶，配備精密旋轉提拉機構。提拉和旋轉速度采用PLC觸摸屏控制，操作簡單

產品特點

由1200℃井式爐和精密旋轉提拉機構組成，可用于TSSG法生長各種材料單晶

最高溫度1200度

提拉和旋轉速度采用PLC觸摸屏控制，操作簡單

功率

5KW

爐膛尺寸（DXH）

Dia150×420mm

腔體俯視圖

加熱面數

4周加熱

外形尺寸

660×450×1820mm

旋轉提拉機構

由提拉電機，旋轉電機、觸摸屏組成

提拉速度：0.1-2000μm/s

提拉行程：0-200mm （可根據客戶需要定制）

轉速：0-40r/min

電源電壓

220V

相數

單相

加熱元件

  國產優質電阻絲     （可選配瑞典 Kanthal A1進口電阻絲）

控制方式

3504溫度儀表

1：高精度的溫度儀表，LCD液晶顯示屏，5位數值顯示，通過快速設置配置簡單，C/F單位切換。

2：50組程序500步，斷電或停機，再次啟動程序可以設置從斷電處或起始點啟動程序，也具有運行，暫停，跳步，停止，復位等功能。

3：標準的3組PID參數（可選8組PID參數），自帶PID自整定功能。

4：數學/邏輯運算，計時器功能，報警功能，做數學及邏輯運算功能，比如傳感器與紅外傳感器的自動/手動切換，高溫爐邏輯控制功能，及相關報警策略與功能。

5：配方功能，不同產品可以調用不同的參數

6：客戶自定義畫面功能，顯示當前值，設定值，輸出%，程序運行狀態及時間等，

7：支持各種通訊接口 Modbus, Ethernet, Profibus，Devicenet，可以與任意PLC或上位系統集成

8：OEM密碼功能

9：多語言支持（英語，法語，德語，西班牙，意大利）

10：PC版的iTools圖形組態軟件，方便組態，監控，調試

11：UL/CE認證

爐膛材料

1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。

2、采用日本技術成型。

3、爐膛里電阻絲的間距和節距全部按日本成熟的熱工技術布置、經過熱工軟件模擬溫場

4、采用4周加熱，溫場更加均衡

控制精度

 +/- 0.1 ℃

最高溫度

 1200 ℃

額定溫度

 1150 ℃

熱電偶型號

  K 型

觸發器

移相觸發

最快升溫速率

 ≤30℃/ Min

推薦升溫速率

 ≤15℃/ Min

安全保護系統

 該爐裝有保險和空氣開關     當電流超過空開的額定電流時，空開會自動跳開，有效的保護電爐

開門保護系統

 本爐裝有行程開關    爐門開取時  電爐主電爐會自動斷電

可控硅

德國西門康  106/16E

  四周表面溫度

  ≤45℃

保修期

一年保修，終身技術支持

特別提示：1.耗材部分如加熱元件，樣品坩堝等不在保修期內。

2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。
