VIF真空感應熔煉爐

型號

VIF-10

最大熔煉重量（按鐵液計算）

10KG

最高加熱溫度

 1700度

中頻加熱電源

采用電源

中頻感應電源

振蕩頻率

1-20KHZ

最大輸入功率

80KW （可以根據材料改變）

冷卻水要求

10P(根據不同要求改變)

電源重量

70KG

負載持續率

100%

輸入電壓

三相380V   50或60HZ

加熱方式

 感應加熱

    腔體內直徑

600mm

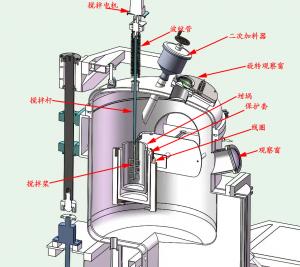

腔體內示圖

       腔體真空度（擴散泵機組）

< 5X10 ^-3Pa

腔體充氣壓力

< 0.05MPa

升壓率

<4Pa/小時

斷偶保護和顯示

有

過溫保護

有

過流保護

有

欠壓保護（水壓）

有

控溫模式

智能PID

控制精度

+/-  1~ 5 ℃（600度以上）

溫度檢測方式

 鎢錸熱電偶或紅外測溫儀

 鎢錸熱電偶的測量范圍：0-1800℃

紅外測溫儀的測量范圍：900-3200℃

紅外測溫儀（選購）

1、美國進口紅外測溫儀，特點1、響應時間快、高精度；

2、可24小時實時連續在線測溫、安全、耐用；

3、激光瞄準、穩定性好、尤其適合測量高溫小目標；

4、10毫秒的響應時間和±0.3%的重復性精度，保證滿足您進行快速、精確測溫的要求。

最快熔化時間

  10~20Min

坩堝可傾倒旋轉角度

0-110度（可任意角度旋轉）

真空腔體內是否可接水冷坩堝

 可以

二次加料器

為了在真空熔煉過程中添加各種元素，因此在加料器里裝有特制的4格加料器料斗，加料器有蓋，能把加料器進行真空密封。在熔煉抽真空之前，把元素預先放在加料器料斗中，在添加元素時借手輪轉動加料器料斗，元素便從加料器口流出，流入到熔融金屬液面上，避免噴濺

觀察窗尺寸

  Dia 90mm

坩堝（標配石墨坩堝）

                      石墨坩堝        鋯石英坩堝        鎢坩堝         氧化鎂坩堝        氧化鋯坩堝         鎂砂坩堝

選購

      銅模              石墨漏斗         鉬攪拌桿        方形銅模          水冷銅板

電動攪拌裝置（選購）

      該爐可以配攪拌裝置，可以勻速的對物料進行攪拌，攪拌棒由一個調速電機帶動、攪拌棒與爐體之間采用威爾遜或磁流體和波紋管密封，攪拌棒和電機在電動絲桿的帶動下可以上下自由滑動，進入坩堝和從坩堝里出來。

超聲波攪拌（選配）

超聲波攪拌是一種專門用于金屬熔煉行業的大功率超聲波設備。其主要作用于熔融金屬的結晶過程，能夠顯著細化金屬晶粒、均勻合金成分、加速氣泡運動，顯著改善金屬材料強度、硬度。其原理是通過設備的高頻振動使液體產生空化效應（空化效應其實就是由于設備高頻振動產生氣泡，氣泡爆炸產生力）使熔體分散的更加均勻。

超聲波攪拌器參數

1、耐高溫：最高承受溫度800℃

2、耐腐蝕：使用高強度鈦合金工具頭

3、功率大：最大功率2500W

4、頻率：20KHz

5、電源：數控電源

6、人機交互：彩色觸摸屏

7、控制方式：可本地控制可遠程控制

8、效果顯著：微分子間作用，效果直接、明顯

扒渣裝置由一根可上下移動和360度旋轉的金屬桿、石英料勺、料渣坩堝組成。用石英料勺將實驗中產生的料渣轉移到旁邊的料渣坩堝中

觀察窗 中有多塊石英玻璃，可以把被污染的石英玻璃旋到一邊，把干凈的玻璃轉到觀察孔，很好的觀察坩堝中物料熔化情況

 進氣（選配）

出氣口可以伸進金屬液中，氣體可直接從金屬液中鼓出

連續真空取料裝置（選購）

真空取料裝置由不銹鋼推拉桿、過渡倉、高真空插板閥，石英取料勺等組成；推拉桿下端安裝取料勺，推拉桿與過渡倉之間采用JO密封圈密封，過渡倉與真空腔體之間通過高真空插板閥連接，腔體抽真空的時候，打開擋板閥，取料倉也隨之被抽真空，物料熔化之后，推拉桿推下取料，然后拉到過渡倉，關閉插板閥，打開過渡倉門即可將剛才取的物料取出測試。如需再次取料，將推拉桿再次安裝好，關閉過渡倉門，然后對過渡倉抽真空，真空抽好之后，打開擋板閥，即可實現真空連續取料

真空機組

機組輸入電壓

380V

波紋管

KF40

真空擋板閥

KF40

      前機真空泵2X-30

功率

3KW

電壓

380V

轉速

1450rpm

進氣口徑

KF40

前機泵抽氣速率（L/S）

30

極限壓強

1Pa

              復合真空計

復合真空計型號

ZDF

 電源

 220V   55W

控制精度

± 1%

 真空計測量范圍

10^-5 -10 ⁵ Pa

三級泵

的羅茨泵技術參數

羅茨泵

 羅茨泵型號

ZJP-70

  輸入電壓

 380V

  羅茨泵進氣口法蘭

  DN40

抽氣速率L/S（對空氣）

 70

允許壓差

8×10^-3

冷卻方式

 水冷

電機功率

 1.1KW

轉速

2840

潤滑油量

2L

重量

125

二級泵為擴散泵

（方案二）

擴散泵

可以把腔體真空度抽到5X10E-3Pa）

電壓

220V

功率

1.8KW

極限真空度（在無泄露時）

5X 10E-5Pa

進氣接口

DN200

出氣接口

DN40

注入油量

0.55L

抽氣速率（N2）

2000L/S

        水冷機（選購）

 電源

380V     10KW

 最大揚程

50M

 最大流量

12立方/小時

 水箱容量

160L

 制冷量

24.6KW

 出入水口

 2''

 機器尺寸

 67X47X89(長X寬X高)

爐子功率80KW，三相380V 50平方線  160空開

水冷機功率10.8KW 三相380V  6平方線  32空開

水冷機最好用去離子水或礦泉水，水冷機前后左右空出80cm距離

高純氬氣，減壓閥量程0~0.6MPa
