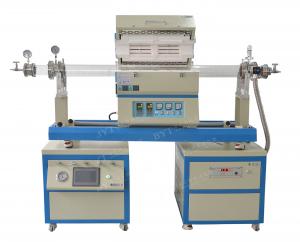

TL1200雙管管式爐

型號

TL1200-D-C-I

TL1200-D-C-II

 功率

3.6KW

3.6KW

  外管尺寸

Dia 80(ID73）X1500

Dia 100(ID93) X1500

內管尺寸

Dia 60(ID53）X1700

Dia 80(ID73）X1700

外形尺（LXDXH）

2000X700X1500

2000X700X1500

電源電壓

220V

相數

單相

加熱元件

   進口瑞典Canthal  A1 電阻絲      點擊進入資料下載

控制方式

 采用宇電程序控溫儀表（標配）

1、30段程序控溫智能PID調節。

2、具有過溫保護 斷偶保護過溫或斷偶時電爐加熱電路自動切斷,，（當電爐溫度超過1200度或熱電偶燒斷時，

主電路上的交流繼電器會自動斷開，主電路斷開，面板上ON燈熄滅，OFF燈亮，有限的保護電爐）。

3、帶有485 通訊接口（選購軟件時標配）

4、具有斷電保護功能，即斷電后再給電啟動爐子時、程序不是從起始溫度開始升、而是從斷電時爐溫開始升。

5、儀表具有溫度自整定的功能

（更換進口儀表，需要另外付費，選購）

FP93控溫儀表                    歐陸儀表                          觸摸屏儀表

（日本島電）

控溫模式

智能PID

斷偶保護和顯示

有

過溫保護

有

過流保護

有

控制精度

+/- 1 ℃

觸發器

移相觸發

電器

浙江正泰

可控硅

106/16E 德國西門康

最高溫度

1200 ℃

額定溫度

1100 ℃

升溫速率

≤30 ℃/ Min （可根據要求修改）

推薦升溫速率

≤15℃/ Min

熱電偶型號

K  型

加熱段長度

205+205mm

電器認證

四周表面溫度

≤45℃

GX供氣系統主要參數

流量控制和檢測采用

 D07-7C

質量流量計

量程和氣體

采用質子流量控制器       5、10、20、30、50、100、200、300、500SCCM、1、2、3、5、10SLM  （你可以任意選擇量程和所通氣體的類型）

耐壓

3MP

 流量控制精度

±1.0%F.S

最大工作（使用）壓力

0.3MPa

線性

±0.5%F.S.

重復精度

±0.2% F.S

路數

   1 、2、3、4、5、6、7、8 路（可任意選擇幾路）

接頭類型

 雙卡套不銹鋼接頭

系統工作壓力范圍

0.1~0.5 MPa

工作溫度

 5-45℃

壓力真空表表

-0.1~0.15MPa    0.01MPa/格

靜態混氣室

 Dia50 X 400MM

接口

 Dia6   1/4”

VS-0.1抽氣系統

電源

  220V

尺寸

 600X600X600

波紋管

 KF25X1000mm

用該系統抽爐管真空度可達

 10 ^-1Pa

真空擋板閥

 KF25

VRD-8真空泵

型號

VRD-8

  極限分壓強

5X10^-2 Pa

   進排氣接口

 KF25

    電機轉速

1440RPM

抽氣速率

 2.2L/S

    電機功率

0.4KW

Perfeer ACP15無油多級羅茨泵

 （方案二）

電阻真空計

   型號

ZDR-1

   功率

25W

  真空度測量范圍

0.1-10 ⁵ Pa

   電阻硅

ZJ-52T

瑞典（INFICON）皮拉尼陶瓷電容真空計

（選購）

型號

PCG554

  輸入電壓

 24V  1A DC（配有220V變壓器）

真空計接口

KF16

數字顯示

數字顯示（屏幕尺寸為20x14mm），其數據顯示單位為torr

產品尺寸

46mm×28mm×126mm ( L x W x H)

重量

5 lbs

檢測氣體

可檢測各種氣體，包括混合氣體，測量精確、重復性好。

是否防腐

防腐

響應時間

≤30ms

測量范圍

3.8x10-5 -1125 Torr.

分子泵機組（選購）

機組輸入電壓

380V /220V

波紋管

KF40X1000

真空擋板閥

KF40

機箱尺寸

600X600X600

分子泵（方案一）

 分子泵型號

  FJ620

  輸入電壓

 380V

  分子泵進氣口法蘭

  DN160

分子泵抽氣速率L/S（對空氣）

  600

分子泵極限壓強（Pa)

6×10^-7

冷卻方式

 水冷

冷卻水壓（MPa）

 0.1-0.2

冷卻水溫度

<25℃< p="">

環境溫度

0~40℃

建議啟東壓強

<100pa< p="">

前機真空泵RVP-6

（方案一）

功率

0.75KW

電壓

380V

轉速

1450rpm

進氣口徑

 KF25/KF40

前機泵抽氣速率（L/S）

6

極限壓強

4X10 ^-2Pa

德國Pfeiffer真空泵（方案二）

電壓

220V

功率

110W

抽氣接口

KF40

重量

150KG

前機泵抽速

0.9m ³/ h

抽氣速率（N2）

33L/S

復合真空計

復合真空計型號

ZDF

 電源

 220V   55W

控制精度

± 1%

 真空計測量范圍

10^-5 -10 ⁵ Pa
