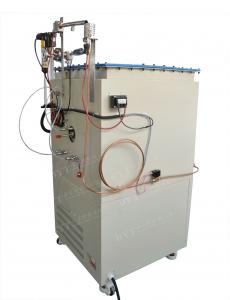

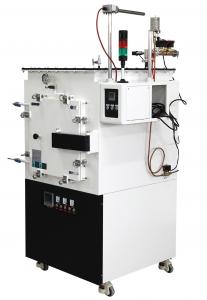

1700度氫氣爐氣氛爐
詳細技術參數：
|
型號 |
GF17Q-I |
GF17Q-II |
GF17Q-III |
|
功率 |
4 KW |
8KW |
16KW |
|
爐膛尺寸 |
160X150X150 |
300X200X200 |
400X300X300 |
|
外形尺寸 |
750X800X1300 |
800X 950X1350 |
900X 1050X1800 |
|
電源電壓 |
220V |
380V |
|
|
相數 |
單相 |
單相 |
|
|
加熱元件 |
1800型鉬絲
|
||
|
控制方式 |
采用宇電程序控溫儀表 1、50段程序控溫智能PID調節。 2、具有過溫保護 斷偶保護過溫或斷偶時電爐加熱電路自動切斷,，（當電爐溫度超過1720度或熱電偶燒斷時，主電路上的交流繼電器會自動斷開，主電路斷開，面板上ON燈熄滅，OFF燈亮，有限的保護電爐）。 3、帶有485 通訊接口（選購軟件時標配） 4、具有斷電保護功能，即斷電后再給電啟動爐子時、程序不是從起始溫度開始升、而是從斷電時爐溫開始升。 5、儀表具有溫度自整定的功能
（更換進口儀表，需要另外付費，選購） |
||
|
點火器
|
點火器主要用于尾氣的處理，從加熱爐中出來的尾氣如果直接排放有一定的危險， 點火器可以把排放出來的可燃氣體燃燒掉。 技術參數： 1.點火器的結構 DHQ點火器由燒嘴、高壓包、智能控制器、指示燈、電磁閥、紫銅管、火焰監測器等組成。 2.點火過程： 打開點火按鈕、電磁閥開啟、氣體流出到點火嘴、點火嘴噴出電火花點火，火焰檢測器 檢測到火焰、點火成功、綠燈亮，火焰檢測沒有檢測到火焰、點火失敗、黃燈亮并伴隨 有報警聲、進氣口電磁閥自動關閉。 3.電磁閥： 220V 常閉 4.電源：220V 50HZ 200W 5.觸電容量：最高2A，253V,內部沒有熔斷絲 6.控制閥門數：1個 |
||
|
防爆系統
|
防爆系統由壓力變送器、防爆電磁閥和宇電控制儀表組成 可在宇電控制表上設置報警壓力，當爐管內壓力大于等于設定的報警壓力時，防爆系統會自動啟動，并放出爐管內多余的氣體。 防爆電磁閥由兩個方向相反的單向閥組成，無論是真空還是氣氛下都可以關的很好，不漏氣，不回流。 壓力變送器是一種將壓力轉換成電信號進行控制和遠傳的設備。 壓力變送器將測壓元件傳感器感受到的氣體參數轉變成標準的電信號（如4~20mADC等），輸出給控制儀表，控制儀表將接收到的電信號進行轉換輸出給電磁閥，電磁閥根據接收到的信號動作 壓力變送器 防爆電磁閥 |
||
|
氫氣探測器
|
氫氣氣體探測器是一種通過進口催化燃燒式傳感器，可以對氫氣的易燃易爆性進行檢測的安全儀器。具有防爆、防塵的特點，可廣泛適用于石油、化工、冶金、煤礦等存儲、使用與貯存氫氣的場所。 |
||
|
爐膛材料 |
1800型氧化鋁多晶體纖維（氧化鋁含量95%以上）日本進口 |
||
|
控制精度 |
±1 ℃ |
||
|
觸發器 |
移相觸發（帶軟啟動和限流功能） 限流功能：無論怎么調節升溫時間，我們電爐經過變壓器后的二次電流被限制在160A以內，有限的保護了設備，無論你怎么操作，都不會把設備燒壞。 軟啟動功能：開機時電流會慢慢增大，對加熱元件的沖擊較小，有利于加熱元件壽命的延長 |
||
|
電器 |
浙江正泰 |
||
|
可控硅 |
106/16E 德國西門康 |
||
|
最高溫度 |
1700 ℃ |
||
|
額定溫度 |
1650 ℃ |
||
|
升溫速率 |
≤20 ℃/ Min （可根據要求修改） |
||
|
推薦升溫速率 |
≤10 ℃/ Min |
||
|
熱電偶型號 |
B型 |
||
|
真空泵（選件） |
|
||
| 防爆閥（選購） | 電子式可以根據需要設定防爆壓力 | ||
|
認證 |
|
||
|
四周表面溫度 |
≤45℃ |
||
|
開蓋保護系統 |
該爐安裝有行程開關，當爐蓋打開時會自動切斷電源，有效地保證使用者的安全 |
||
| 密封系統 |
該爐頂蓋和爐門（其他地方已經焊接好）均采用硅膠O型圈擠壓密封、撤卸方便、可重復撤卸，氣密性好、可保證8小時壓力表指針不偏轉 |
||
| 漏電保護功能 | 該爐裝了漏電空氣開關，當爐體漏電時自動斷電，以確保使用的安全性 | ||
| 出氣閥 | 出氣閥為單向閥，氣體只能流出不能返流 | ||
.jpg)
這款以鉬絲為加熱元件的GF17Q氣氛爐，不能在空氣下、氧氣下加熱，以下表格是該氣氛爐在以下氣體中最高的加熱溫度
（以鉬絲為加熱元件的GF17Q氣氛爐只能在以下氣氛中加熱）
|
氣 氛 |
以鉬絲為加熱元件的GF17Q在各種氣氛下最高使用溫度 |
|
He,Ar,Ne |
1700℃ |
|
H2（75%）、N2（25%） 混合氣體 |
1700℃ |
|
H2 |
1700℃ |
|
He、Ar、Ne和H2 混合氣體，H2可以是任意含量 |
1700℃ |
1、加熱元件
這款氣氛箱式爐以1800型鉬絲為加熱元件，采用雙層殼體結構和宇電50段程序控溫系統，移相觸發、可控硅控制，爐膛采用氧化鋁多晶體纖維材料，雙層爐殼間配有風冷系統，能快速升降溫，采用外殼整體密封、蓋板密封采用硅膠泥、爐門采用硅膠墊并通有水冷系統，氣體經過流量計后由后膛進出，有多處洗爐膛進氣口、出氣口處有燃燒嘴，可以預抽真空并能通氫氣、氬氣、氮氣、氧氣、一氧化碳、氨分解氣等氣體，該爐具有溫場均衡、表面溫度低、升降速率快、節能等優點，是高校、科研院所、工礦企業做氣氛保護燒結、氣氛還原用的理想產品.
2、安裝有空氣開關和漏電保護器：
當電路過流或漏電時，空開會自動斷開。
3、可以與電腦連接
該爐配有通訊接口和軟件，可以直接通過電腦控制爐子的各個參數，并能從電腦上觀察到爐子上PV和SV溫度值和儀表的運行情況，爐子的實際升溫曲線電腦會實時繪出，并能把每個時刻的溫度數據保存起來，隨時可以調出
4、爐膛
進口爐膛 VS 國產爐膛
1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。
2、采用日本技術成型。
3、該爐膛不掉粉、材料保溫性能好、反射率高、溫場均衡，抗熱漲冷縮能力強
5、可選UL認證電氣板 （全部通過UL認證的進口電器）
6、觸發器
.jpg)
軟啟動限流觸發器 大部分廠家使用的非限流
廈門博特觸發器
1、移相觸發（帶軟啟動和限流功能）
2、限流功能：無論怎么樣設置升溫速率，我們電爐的二次電流始終被限制在170A以內，有效的保護了設備。由于采用限流功能，高溫下可開爐門。如果您使用的電爐需要在升溫過程中對爐子的升溫速率進行限制（例如：規定在1400℃后不得超過3℃/min等）即采用非限流觸發器。升溫速率設置錯誤或者升溫速率過快、這時電流會非常大，設備會跳閘或燒壞。
3、軟啟動功能：開機時電流會慢慢增大，對加熱元件的沖擊較小，有利于加熱元件壽命的延長
4、保護功能：如果電流超過限制電流、觸發器會自動切斷觸發功能以切斷電流保護電爐。
7、UL認證變壓器
8、認證
.jpg)
(選配) 防爆系統: 防爆系統是有電磁閥、微電腦、壓力顯示和變送器、24V電源、交流接觸器等組成。爐內的壓力通過壓力顯示和變送器轉變?yōu)殡娦盘杺鬟f給微電腦，微電腦通過與設定的值進行比較，然后給出信號控制交流接觸器，從而控制電磁閥的通斷。當爐內壓力大于我們設定的允許壓力時，電磁閥馬上開啟，起到一個防爆作用，電磁閥上我們安裝了出氣管，用戶可以接上管子把氣體排往戶外，并且防爆閥為單向閥，只能排氣，不能返流，有效的保證了爐子的安全。
該防爆系統有很多優點：
（1）、具有重復使用性：壓力大于設定值時電磁閥打開，壓力低于設定值時電磁閥關閉，不像機械式的防暴器，爆掉一次就無法使用。
（2）、設定值可調：用戶可以根據需要通過微電腦調節電磁閥的開啟壓力
（3）、防爆點非常靈敏：由于采用的是微電腦和電信號，壓力一到防爆點馬上起爆.
（4）、防爆系統安全：起爆時沒有任何碎片飛出。（如果采用機械式的可能有玻璃片飛出）
（5）、防爆系統穩定性好：由于采用的是微電腦和電磁閥，到我們的設置點一定會起爆，用戶并可以試驗，不像機械式無法試驗，到防爆點是否會打開也有很多的不確定性。
（選配） 供氣系統： 該爐可配2路或3路浮子流量計，可通過浮子流量計控制氣體的流速，每路進氣口處有不銹鋼閥門，您可以選擇其中的一路或幾路進行調節氣體，氣體經過流量計后進入混氣罐，然后分3路分別進入爐體，這樣氣體就可以教均勻的流入爐體。
（選配）真空系統： 可以對氣氛箱式爐進行預抽真空，以加速清洗爐膛內的空氣。
（選配）燃燒裝置： 該爐可以配氫氣燃燒控制器、燒嘴、點火高壓包和火焰檢測器，可對爐子進行自動點火、點火完畢、正常工作指示燈亮、火焰檢測開始工作，如果中途火焰熄滅，出氣口電磁閥會自動關閉，并發出聲光報警。
（選配）氫氣探測器： 該爐可配氫氣探測器，當爐子周圍氫氣濃度達到氫氣探測器報警點時、氫氣探測器會自動報警。
（選配）水冷系統： 該爐配水冷機，可自動對路門口進行水冷。
標準配件
|
描述
|
數量
|
圖片
|
|
GF17Q氣氛爐 |
1 臺 |
|
|
B型熱電偶 |
1 個 |
|
|
氧化鋁墊磚 |
1 個 |
|
|
爐門磚 |
1 個 |
|
|
不銹鋼坩堝鉗 |
1 把 |
|
|
高溫手套 |
1副 |
|
|
氧化鋁坩堝 |
1 個 |
|
|
COM轉485通訊接口（選配） |
1 套 |
|
|
潛水泵 |
1 臺 |
|
|
爐子說明書 |
1份 |
|
|
軟件（選配） |
1 份 |
|
|
島電表說明書 |
1 份 |
|
|
供氣系統 |
|
||
|
|
|||
|
抽氣系統 |
真空泵 |
|
|
|
|
|
||
|
|
|
||
|
德國普發分子泵 |
|
||
|
電阻真空計 |
|
||
|
|
|||
|
波紋管 |
KF25 |
|
|
|
KF40 |
|||
|
真空擋板閥 |
KF25 |
|
|
|
KF40 |
|||
|
KF卡套 |
KF25 |
|
|
|
KF40 |
|||
|
KF三通 |
KF25 |
|
|
|
KF40 |
|||
