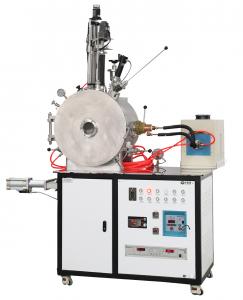

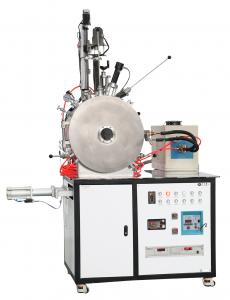

VIF

真

空

感

應

熔

煉

爐

型號

VIF-2

設備優點

1、外觀精致，美觀大氣。結構緊湊，占地面積不到2平方。

2、側開門，方便取放物料。

3、爐殼采用雙層水冷結構，表面溫度不超過40℃。

4、爐蓋上設有觀察窗，方便觀察物料熔化情況。爐體上安裝有進出氣口，進出口，并預留多個KF接口，方便接其他裝置。

5、電極能旋轉，可澆鑄

6、采用IGBT 專用電源、全數字電路，電氣系統設有過流、過壓返饋及保護電路，電控屏箱按西門子標準制作，控溫精度高，操作方便。

7、帶有預加熱澆鑄平臺，玻璃液澆鑄到此平臺，不易碎，并可以實時監測玻璃溫度。

8、帶有水冷澆鑄平臺，可使玻璃快速降溫，并可以實時監測玻璃溫度

9、帶有不破空取料裝置，可將澆鑄平臺內的玻璃快速取出，不破壞腔體真空。

展示視頻

最高加熱溫度

 2200度（使用鎢坩堝，鎢坩堝和坩堝保護套之間塞碳?xì)衷黾颖匦阅埽?/p>

高頻加熱電源

SPG50K-25AB

采用電源

高頻感應電源

振蕩頻率

30-80KHZ

最大輸入功率

25KW

加熱電流

5-50A

冷卻水要求

≥0.2MPa ≥6L/分

電源重量

35KG

負載持續率

100%

輸入電壓

三相380V   50或60HZ

加熱方式

 感應加熱

    腔體內直徑

  500mm

       腔體真空度（擴散泵機組）

< 6X10 ^-3Pa

腔體充氣壓力

< 0.05MPa

升壓率

<4Pa/小時

斷偶保護和顯示

有

過溫保護

有

過流保護

有

欠壓保護（水壓）

有

控溫模式

智能PID

控制精度

+/-  1~ 5 ℃（600度以上）

攪拌裝置（選配）

該爐可以配攪拌裝置，可以勻速的對物料進行攪拌，攪拌棒由一個調速電機帶動、攪拌棒與爐體之間采用威爾遜或磁流體和波紋管密封，攪拌棒和電機在電動動絲桿的帶動下可以上下自由滑動，進入坩堝和從坩堝里出來。

由一根可上下移動和360度旋轉的金屬桿、料勺組成。玻璃澆鑄之后若有粘住模具，可用此機械手撬動玻璃

由一個大型插板閥、過渡倉、閥門組成。插板閥關上之后可以將腔體密封的很好，開啟閥門進氣后，可將過渡倉打開取出物料，不影響真空腔體的真空度。

 水冷澆鑄平臺

由兩個半圓模具組成，紫銅材質，內部通水冷，可將物料的溫度迅速冷卻下來，兩個半圓模具固定在滑軌上，半圓模具左側帶孔，可插入熱電偶，檢測物料的溫度，物料冷卻后，向左右兩邊拉動模具，使物料掉入過渡倉。

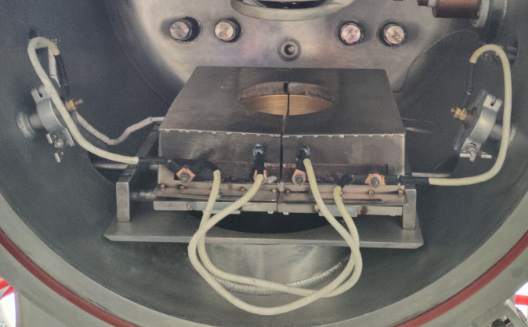

預加熱澆鑄平臺

由兩個半圓形紫銅模具組成，內含加熱絲，可將此平臺加熱到600℃、左側半圓模具帶有孔，可插入熱電偶，檢測物料溫度。紫銅模具外側包有保溫棉和不銹鋼罩，兩個半圓模具固定在滑軌上，向左右兩邊拉動模具，可使物料掉入過渡倉

觀察窗 中有多塊石英玻璃，可以把被污染的石英玻璃旋到一邊，把干凈的玻璃轉到觀察孔，很好的觀察坩堝中物料熔化情況

溫度檢測方式

鎢錸熱電偶或紅外測溫儀

鎢錸熱電偶的測量范圍：0-1800℃

紅外測溫儀的測量范圍：1000-3200℃

紅外測溫儀（選購）

1、美國進口紅外測溫儀，特點1、響應時間快、高精度；

2、可24小時實時連續在線測溫、安全、耐用；

3、激光瞄準、穩定性好、尤其適合測量高溫小目標；

4、10毫秒的響應時間和±0.3%的重復性精度，保證滿足您進行快速、精確測溫的要求。

最快熔化時間

  10~20Min

坩堝可傾倒旋轉角度

0-360度（可任意角度旋轉）

真空腔體內是否可接水冷坩堝

 可以

二次加料器

為了在真空熔煉過程中添加各種元素，因此在加料器里裝有特制的4格加料器料斗，加料器有蓋，能把加料器進行真空密封。在熔煉抽真空之前，把元素預先放在加料器料斗中，在添加元素時借手輪轉動加料器料斗，元素便從加料器口流出，流入到熔融金屬液面上，避免噴濺

觀察窗尺寸

  Dia 90mm

坩堝

    鋯石英坩堝        鎢坩堝

選購

      銅模              鉬攪拌桿              方形銅模        水冷銅臺

真

空

機

組

機組輸入電壓

380V /220V

波紋管

KF40X1000

真空擋板閥

KF40

      前機真空泵BSV30

功率

0.75KW

電壓

380V

轉速

1450rpm

進氣口徑

 KF25/KF40

前機泵抽氣速率（L/S）

8

極限壓強

5X10^-1Pa

              復合真空計

復合真空計型號

ZDF

 電源

 220V   55W

控制精度

± 1%

 真空計測量范圍

10^-5 -10 ⁵ Pa

二級泵

為分子泵

（方案一）

分子泵

（可以把腔體真空度抽到6X10E-4Pa）

 分子泵型號

  FJ620

  輸入電壓

 220V

  分子泵進氣口法蘭

  DN160

分子泵抽氣速率L/S（對空氣）

  600

分子泵極限壓強（Pa)

6×10^-7

冷卻方式

 水冷

冷卻水壓（MPa）

 0.1-0.2

冷卻水溫度

<25℃

環境溫度

0~40℃

建議啟動壓強

<10Pa

二級泵為擴散泵

（方案二）

擴散泵

可以把腔體真空度抽到5X10E-3Pa）

電壓

220V

功率

1000W

極限真空度（在無泄露時）

 10E-5Pa

進氣接口

DN150

出氣接口

DN40

注入油量

0.3L

抽氣速率（N2）

1000L/S

        水冷機（選購）

 型號

HZ-06A

電源

三相380V 6.5KW

 最大揚程

 30M

 水箱容量

110L

 制冷量

13244Kcal/h

 出入水口

 Rp1/2’’

 機器尺寸

650X1300X1145(長X寬X高)

爐子用電三相380V 功率25KW 10平方線 63A空開

水冷機功率6.5KW 三相380V  4平方線  25空開

水冷機最好用去離子水或礦泉水，水冷機前后左右空出80cm距離

高純氬氣，減壓閥量程0~0.6MPa
