型號

VTL1200-Ⅲ-BG

特點

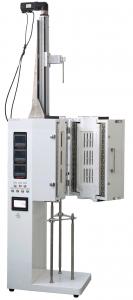

1、該爐具有多種功能，即可做晶體生長爐使用，也可做普通立式管式爐使用

2、采用進口歐陸3504儀表，控溫精度高，±0.1度

3、電機驅動懸掛絲順著滑臺升降，并安裝限位開關，升降不會過沖

4、爐體升降速度可控，升降行程可按客戶要求定制

功率

4.5  KW

升降速度

0.1~2000μm/s（可調）

1、該設備帶有一塊6寸觸摸屏

2、觸摸屏中內置本公司自主研發的PLC程序，畫面友好，操作簡單

3、軟件做了安全保護按鈕，防止誤操作損壞設備

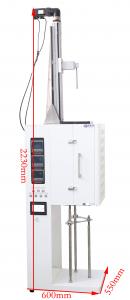

爐膛尺寸

Φ60mm

電源電壓

220V 單相

案例

南京大學用該設備生長的鈣鈦礦晶

加熱元件

  國產優質電阻絲（可選配Kanthal  A1進口 電阻絲）      點擊進入資料下載

控制方式

歐陸儀表

3504溫度儀表

1：高精度的溫度儀表，LCD液晶顯示屏，5位數值顯示，通過快速設置配置簡單，C/F單位切換。

2：50組程序500步，斷電或停機，再次啟動程序可以設置從斷電處或起始點啟動程序，也具有運行，暫停，跳步，停止，復位等功能。

3：標準的3組PID參數（可選8組PID參數），自帶PID自整定功能。

4：數學/邏輯運算，計時器功能，報警功能，做數學及邏輯運算功能，比如傳感器與紅外傳感器的自動/手動切換，高溫爐邏輯控制功能，及相關報警策略與功能。

5：配方功能，不同產品可以調用不同的參數

6：客戶自定義畫面功能，顯示當前值，設定值，輸出%，程序運行狀態及時間等，

7：支持各種通訊接口 Modbus, Ethernet, Profibus，Devicenet，可以與任意PLC或上位系統集成

8：OEM密碼功能

9：多語言支持（英語，法語，德語，西班牙，意大利）

10：PC版的iTools圖形組態軟件，方便組態，監控，調試

11：UL/CE認證

爐膛材料

1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。

2、采用日本技術成型，不掉渣，保溫好。

3、爐膛里電阻絲的間距和節距全部按日本成熟的熱工技術布置、經過熱工軟件模擬溫場

儀表控制精度

 +/- 0.1 ℃

觸發器

移相觸發

電器

浙江正泰

可控硅

106/16E 德國西門康

最高溫度

 1200 ℃（石英管）

額定溫度

 1150 ℃（石英管）

升溫速率

 ≤30 ℃/ Min （可根據要求修改）

推薦升溫速率

≤15  ℃/ Min

熱電偶型號

K型

加熱段長度

100+100+100mm

四周表面溫度

   ≤45℃

爐體上帶有空氣開關和保險絲 ，當電流超過空開的額定電流時，空開會自動跳開，有效的保護電爐。

一年保修，終身技術支持

特別提示：1.耗材部分如加熱元件，石英管，樣品坩堝等不在保修期內。

2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。

1.爐管內氣壓不可高于0.02MPa

2.由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa

3.當使用的爐管為石英管時，爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當

4.進入爐管的氣體流量需小于200SCCM，以避免冷的氣流對熱爐管的沖擊

5.對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開排氣閥，以防意外發生（如爐 管破裂，法蘭飛出等）
