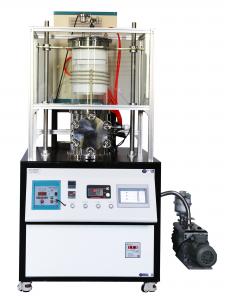

6英寸石墨烯晶圓生長設備
技術參數
|
型號 |
SP-6VIM |
|
|
優點 |
1、采用立式爐體，正面開門結構，進出料方便，爐體結構緊湊，占地空間??； 2、可以50段程序控溫，控溫精確，可以控制升溫速率和恒溫時間。 3、比管式爐更安全，沒有斷管子的風險 4、可以在更大尺寸的晶片上生長石墨烯 5、帶有三路供氣系統，可在觸摸屏上直接設置流量，數字顯示，操作簡單 6、安裝有穩壓系統，可把爐體內氣壓穩定在某一數值 7、帶有氣體分散系統，可將進入爐腔內的氣體盡可能的分散，使反應更加均勻 8、安裝有水冷機，水冷機具有欠壓和斷水報警，使用安全可靠。 9、采用IGBT電源，具有過溫、斷水保護并具有報警、輸出電流顯示等功能。 |
|
|
最大輸入功率 |
39KW（感應電源35KW+真空泵0.75KW+冷水機3.2KW） |
|
|
最高溫度 |
1800℃ |
|
|

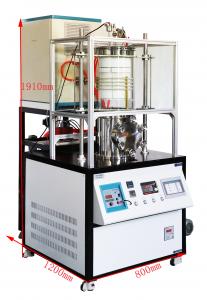

外形尺寸 |
|
|
|
銅圈尺寸 |
274mm(OD)X250mm(ID)X80mm(H) |
|
|
石墨盤尺寸 |
外徑160mm，壁厚2mm，內高15mm，外高25mm |
|
|
石英管 |
250mm(OD)X240mm(ID)X450mm(H) |
|
|
工作電壓 |
三相 AC380V 50Hz |
|
|
中頻電源 |
功率 |
35KW |
|
振蕩頻率 |
1~20KHZ |
|
|
加熱電流 |
10~70A |
|
| 加熱電壓 | 70~550V | |
|
負載持續率 |
100% |
|
|
冷卻水要求 |
≥0.2MPa ≥6L/分 |
|
| 保護 | 帶有欠水壓、過熱、過功率保護 | |
|
氣體分散裝置 |
多孔石英板位于石墨盤正上方，氣體從上法蘭進氣口進來后，經過多孔石英板被分散之后與石墨盤中物料充分接觸，反應更均勻 |
|
|
穩壓系統
|
穩壓系統由真空泵、英國歐陸控制器、宇電控制器、壓力變送器、電容規等組成。 在進氣量小于2000SCCM，此穩壓系統可將腔體內壓力控制在0~20000Pa范圍內的某一數值。壓力波動±1Pa 宇電控制器和壓力變送器用于控制真空泵的啟動和粗略真空控制，壓力變送器量程-100KPa~100KPa 歐陸儀表和電容規用于精確控制真空，壓力測量范圍0~20000Pa |
|
|
供氣系統
|
供氣系統由質量流量計，液晶屏，控制軟件組成，可在液晶屏上直接輸入流量數值，精準控制流量 |
|
|
物料升降平臺 |
物料可以通過自動升降平臺到加熱區、降下來后可從爐門處拿出。 1、升降平臺行程 300mm 2、升降平臺升降速度 0.1um-2000um/s 3、升降平臺上下都做了限位，最大限度的保護設備 4、放料取料都很方便 |
|
|
不銹鋼支架 |
不銹鋼支架垂直固定在移動架子上，石英管和法蘭通過支撐板固定于不銹鋼支架上，非常牢固、緊湊 |
|
|
下真空法蘭 |
下不銹鋼法蘭上帶有高溫硅膠O型圈，并焊接有KF25接頭、KF16接口和進氣閥門，KF25接頭上安裝有真空擋板閥，1米長波紋管連接于該閥和真空泵，KF16接口可接真空計 |
|
|
上真空法蘭 |
上真空法蘭安裝有壓力表和進氣閥，法蘭蓋配有2種，一種帶玻璃觀察窗，可觀察管內物料融化的情況，一種熱電偶，可對物料進行程序升溫 |
|
|
耐火材料 |
爐管內的耐火裝置由日本三菱1900型氧化鋁纖維制成，最高溫度可耐1800℃，頂部開有小孔，可插入熱電偶 |
|
|
保護裝置 |
在爐管的四周安裝有鋼化玻璃和固定鋼化玻璃的鋁型材，可以很好的保護使用者的安全 |
|
|
控溫系統
|
采用PID控制，可對物料進行程序控溫加熱，可同時手動調節電流輸出大小，設備帶有過溫保護 |
|
|
熱電偶 |
鎢錸5/26 |
|
|
控溫精度 |
+/-5℃ |
|
|
保護玻璃 |
在爐管的四周安裝有鋼化玻璃和固定鋼化玻璃的鋁型材，可以很好的保護使用者的安全 |
|
|
真空泵 |
型 號 | YTP750-4H |
| 功 率 | 0.75KW | |
| 電源電壓 | 三相380V | |
|
轉 速 |
1420r/min | |
|
水冷機（選購）
|
型 號 |
HZ-03A |
| 最大揚程 | 38M | |
| 制冷量 | 7.224*10³kcal/h | |
| 水箱容量 | 60L | |
|
輸入總功率 |
3.2KW |
|
|
機器尺寸 |
520X1150X1145(長X寬X高) |
|
|
認證 |
|
|
|
質保期 |
1年，耗材除外 |
|
| 注意事項 |
1、此款熔煉爐需在真空或氣壓小于0.02MPa（相對氣壓）的低壓條件下使用； 2、若用戶需要在氣氛條件下進行實驗，必須在進氣氣瓶上安裝減壓閥，減壓閥的氣壓設置要小于0.02MPa， 進氣流量<200SCCM（200ml/min) 3、請您仔細閱讀說明書，了解真空熔煉和惰性氣體環境下熔煉的標準操作程序。在操作過程中請密切監控并正 確控制反應容器內部壓力，否則，操作失敗可能導致設備損壞或人身傷害 4、對樣品加熱時，不建議關閉抽氣閥和進氣閥使用。若氣閥關閉對樣品加熱，要時刻關注壓力表的示數，若氣壓表示數大于0.02MPa,必須立刻打開泄氣閥，以防不可預見的損失 如您需要定制，請聯系我公司工程師 |
|

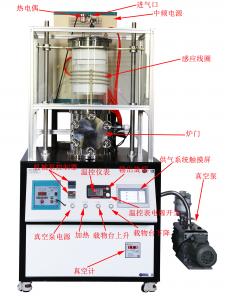

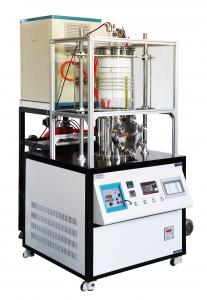

本產品由石英管、爐體、升降裝置、不銹鋼水冷法蘭、耐火材料、供氣系統、真空系統、穩壓系統及中頻電源控制系統等組成：
1、爐體：爐體由電器柜，不銹鋼支架組成，不銹鋼支架固定在電器柜上，用于支撐法蘭。
2、不銹鋼支架：不銹鋼支架垂直固定在電器柜上，石英管和法蘭通過支撐板固定于不銹鋼支架上，非常牢固、緊湊
3、不銹鋼法蘭：上真空法蘭安裝有熱電偶和進氣閥，熱電偶，可對物料進行程序升溫。下不銹鋼法蘭上焊接有真空腔體，在真空腔體上開有爐門，可從該爐門拿取物料、腔體上焊接有KF25接頭，可接四通，安裝真空擋板閥，1米長波紋管連接于該閥和真空泵，KF16接口可接真空計
4、溫控系統和熱電偶：用PID控制，可對物料進行程序控溫加熱，可同時手動調節電流輸出大小，設備帶有過溫保護
5、電器柜：由型鐵板組焊成柜架結構，靜電噴涂工藝。
6、水冷系統：由各種閥、管道等相關裝置組成，斷水時感應電壓會聲光報警、自動切斷加熱電源。
7、加熱電源：電源采用最新技術，整套電源相當于一臺電腦主機般大小，外觀小巧、
8、耐火材料：采用日本進口氧化鋁纖維材料，不掉粉、材料保溫性能好、反射率高、溫場均衡，抗熱漲冷縮能力強。
9、供氣系統：由質量流量計、供氣管道、液晶顯示屏以及控制軟件等組成?？芍苯釉谝壕辽显O(shè)置氣體流量，數字顯示，控制精準，操作簡單。
10、真空系統：由真空泵、真空管道、真空計、電阻規等組成，該設備真空度在10Pa左右。
11、穩壓系統：由真空泵、英國歐陸控制器、宇電控制器、壓力變送器、電容規等組成，此穩壓系統可將腔體內壓力控制在某一數值，波動很小。
