3000度真空電弧爐
VAF-400金屬熔煉爐是一款小型的電弧熔煉爐，可在不破壞氣體保護氣氛的條件下翻轉合金錠進行多次熔煉，且同時制備多個樣品，是高等院校、科研院所制備難熔金屬及金屬碳化物試樣的理想設備。
|
VAF 真 空 電 弧 熔 煉 爐 |
型號 | VAF-400 | |
| 視頻展示 | |||
| 最高熔煉溫度 | 3000度 | ||
| 電源電壓 | AC三相380 | ||
| 輸入功率 | 67.2KW（焊機62KW+真空泵1.2KW+冷水機4KW） | ||

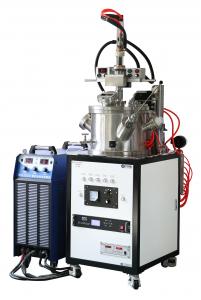

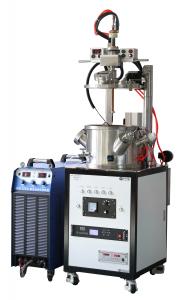

| 外形尺寸及部件介紹 |   |
||

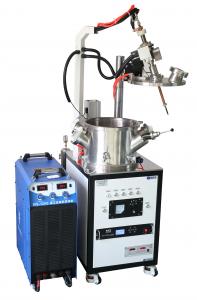

| 銅坩堝 |
水冷銅坩堝有5個工位（也可定制其它數量的工位） 每個工位均為半徑是35mm的半球鍋（也可定制其它尺寸） 其中一個工位底部安裝有吸鑄裝置 |
||
| 真空吸鑄裝置 |
真空吸鑄裝置，可鑄造出直徑為5mm，長度65mm的金屬棒（也可定制其他尺寸） 通過對銅模抽氣，使熔融態的金屬迅速進入到銅模中，可得到縮孔較小的金屬棒 |
||
| 電磁攪拌 |
該設備帶有電磁攪拌功能，周圍三個工位均有電磁攪拌 電磁攪拌的原理是線圈通電后產生磁場，金屬液在磁場中運動 |
||
| 主要特點 |
1、前方、左邊安裝有觀察視窗，腔內后方兩側安裝有LED照明燈，方便觀測起弧熔化狀態 2、真空室、銅坩堝、起弧電極都采用水冷冷卻方式 3、上下移動采用方向盤式設計，操作搖桿轉動靈活 4、為了保證在不破壞氣體保護氣氛的條件下翻轉合金錠進行多次熔煉，熔煉爐中采用了機械手翻轉機構 5、坩堝尺寸小且數量多，可以方便制作多個樣品，又可避免樣品間的相互污染 6、底部安裝吸鑄裝置，可鑄造出直徑是5mm的金屬棒

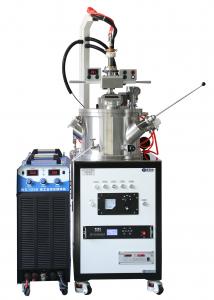

腔室門 觀察窗 照明LED燈 機械手 吸鑄裝置 |
||
| 真空腔室 |
水冷真空腔室的尺寸是Dia400X320 真空腔室上有一個電動升降爐門，便于送樣和取樣 腔室前方和左側各有一個直徑是80mm的觀察窗，方便觀測起弧熔化狀態 腔體右側安裝機械手，方便翻轉合金錠 |
||
| 工作電流 | 1200A | ||
| 電弧熔煉陰極裝置 | 引弧方式為高頻引弧 手動動升降 | ||
| 最高熔煉溫度 | 3000度 | ||
|
腔體真空度（分子泵機組） （方案一） |
< 5X10 -4Pa | ||
|
腔體可充氣體類型 |
氦氣、氬氣 | ||
|
工作時需充氣體 |
金屬熔煉過程中需要高純Ar氣（5N）或5% H2 + 95% Ar | ||
|
最高熔煉溫度 |
3000度 （可熔各種難熔金屬） | ||
|
升壓率 |
<4Pa/小時 | ||
|
鎢電極
|
直徑為10mm的鎢電極（電弧槍可通水冷卻），非自耗式鎢電弧針 電極與樣品的角度和距離可調節（最大調節距離為80mm） 最高溫度可達3000℃ 下圖是用該爐熔煉的樣品
|
||
|
欠壓保護（水壓） |
有 | ||
|
真空腔體內是否水冷 |
是 | ||
|
冷水機（選配） |
3P | ||
|
真 空 機 組
|
機組輸入電壓 |
380V /220V | |
|
波紋管 |
KF40X1000 | ||
|
真空擋板閥 |
KF40 | ||
|
前級機械泵BSV30
|
功率 | 1.1KW | |
| 電壓 | 380V | ||
| 轉速 | 1450rpm | ||
| 進氣口徑 | KF40 | ||
| 前機泵抽氣速率（L/S） | 8 | ||
| 極限壓強 | 5X10 -1Pa | ||
|
大型高真空氣動擋板閥
|
口徑 | DN160 | |
| 使用范圍 |
1×10-3a～1.2×105Pa |
||
| 閥體和閥座漏率（Pa.L/S） |
<1.3×10-5Pa·L·s-1 |
||
|
復合真空計
|
型號 | ZDF | |
| 電源 | 220V 50Hz 45W | ||
| 控制精度 | ±1% | ||
| 測量范圍 | 10-5 -10 5 Pa | ||
分子泵機組 |
分子泵型號 | FF-160/620C | |
| 輸入電壓 | 220V | ||
| 分子泵進氣口法蘭 | DN160 | ||
| 分子泵抽氣速率L/S（對空氣） | 600 | ||
| 額定轉速rpm | 36000 | ||
| 分子泵極限壓強（Pa) | 6×10-7 | ||
| 冷卻方式 | 水 冷 | ||
| 冷卻水壓（MPa） | 0.1-0.2 | ||
| 冷卻水溫度 | <25℃< p=""> | ||
|
焊機
|
型號 | WS-1250 | |
| 功率 | 62KW | ||
| 輸入電源 | 三相380 | ||
| 空載電壓 | 85 | ||
| 焊接電流范圍 | 55~1250A | ||
| 額定負載持續率 | 60% | ||
| 優點 | 電流穩定，具有欠水報警 | ||
|
水冷機 （選配） |
電源 | 三相380 | |
| 最大揚程 | 38m | ||
| 輸入總功率 | 3.2KW | ||
| 水箱容量 | 60L | ||
| 制冷量 | 7220Kcal/h | ||
| 出入水口 | Rp1/2’’ | ||
| 外形尺寸 | 520*1150*1145mm | ||
