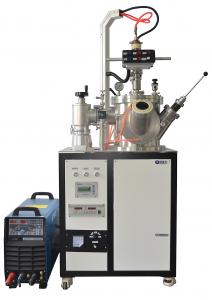

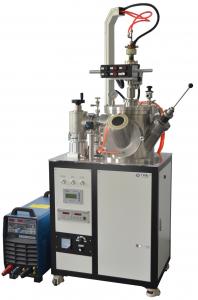

VAF-300FG既是一款小型的電弧熔煉爐，又是一款可以真空封管的設備

VAF真空電弧熔煉爐	型號	VAF-300FG
	展示視頻
	技術方案	管件被三個滑塊固定滑塊的位置可調，即管件的直徑可調 腔體被抽真空后，鎢電極焊接管件
	最高熔煉溫度	3000度
	銅坩堝	水冷銅坩堝有5個工位（也可定制其它數量的工位）每個工位均為半徑是25mm的半球鍋（也可定制其它尺寸）其中一個工位為封管工位
	主要特點	1、前方、左邊安裝有觀察視窗，腔內后方安裝有LED照明燈，方便觀測起弧熔化狀態 2、真空室、銅坩堝、起弧電極都采用水冷冷卻方式 3、上下移動采用方向盤式設計，操作搖桿轉動靈活 4、為了保證在不破壞氣體保護氣氛的條件下翻轉合金錠進行多次熔煉，熔煉爐中采用了機械手翻轉機構 5、坩堝尺寸小且數量多，可以方便制作多個樣品，又可避免樣品間的相互污染腔室門觀察窗照明LED燈機械手
	真空腔室	水冷真空腔室的尺寸是Dia300X340 真空腔室上有一個直徑是200mm的門，便于送樣和取樣爐門上有一個直徑是80mm的觀察窗，方便觀測起弧熔化狀態 腔體右側安裝機械手，方便翻轉合金錠
	工作電流	500A
	電弧熔煉陰極裝置	引弧方式為高頻引弧手動動升降
	最高熔煉溫度	3000度
	腔體真空度（擴散泵機組）（方案二）	< 5X10 ^-3Pa
	腔體真空度（分子泵機組）（方案一）	< 5X10 ^-4Pa
	腔體可充氣體類型	氦氣、氬氣
	工作時需充氣體	金屬熔煉過程中需要高純Ar氣（5N）或5% H2 + 95% Ar
	最高熔煉溫度	3000度（可熔各種難熔金屬）
	升壓率	<4Pa/小時
	鎢電極	直徑為10mm的鎢電極（電弧槍可通水冷卻），非自耗式鎢電弧針電極與樣品的角度和距離可調節（最大調節距離為80mm）最高溫度可達3000℃ 下圖是用該爐熔煉的樣品
	欠壓保護（水壓）	有
	真空腔體內是否水冷	是
	冷水機（選配）	CW-6100AH
真空機 組	機組輸入電壓	380V /220V
	波紋管	KF40X1000
	真空擋板閥	KF40
	前級機械泵FX-32	功率	1.2KW
		電壓	380V
		轉速	1450rpm
		進氣口徑	KF40
		前機泵抽氣速率（L/S）	8
		極限壓強	4X10 ^-2Pa
	大型高真空手動擋板閥	口徑	DN100
		使用范圍	1×10⁵Pa～1.3×10^-4Pa（氟膠圈密封） 1×10⁵Pa～1.3×10^-6Pa（波紋管密封）
		閥門漏率（Pa.L/S）	1.3×10^-5Pa（氟膠圈密封） 1.3×10^-7Pa（波紋管密封）
	復合真空計	型號	ZDF
		電源	220V 50Hz 45W
		控制精度	±1%
		測量范圍	10^-5-10 ⁵Pa
	分子泵機組	分子泵型號	FF-100
		輸入電壓	220V
		分子泵進氣口法蘭	DN100
		分子泵抽氣速率L/S（對空氣）	300
		分子泵極限壓強（Pa)	5×10^-7
		冷卻方式	水冷
		冷卻水壓（MPa）	0.1-0.2
		冷卻水溫度	<25℃< p="">
	水冷機 （選配）	電源	220V 1.75Kw
		最大揚程	20-37m
		額定流量	6-35L/min
		水箱容量	22L
		制冷量	5.5KW
		出入水口	Rp1/2’’
		外形尺寸	5266451100mm
