一、設備特點及主要用途

1、基本原理與用途：在真空或氣氛保護情況下對物料進行無污染熱處理的設備，本設備為周期作業式，按照用戶要求定制。

二、結構組成

爐體、爐蓋、爐底、真空系統、控制系統、冷卻系統、發熱體及隔熱屏等。

三、結構說明

 1、爐體：為立式爐殼，其內、外層均為304不銹鋼做成的圓筒，外層鏡面拋光處理。內外筒與前后法蘭焊成一個整體，爐體開有電極孔、抽氣孔、放氣孔、熱電偶孔、紅外孔及觀察孔等，各接口的材質均為不銹鋼。

2、爐蓋：由內外封頭和法蘭焊成，中間可通水冷卻，爐蓋開啟裝置。

3、爐底：由內外封頭和法蘭組成，中間通水冷卻，下部設有充放氣孔，固定在爐體下部，設有電極引出裝置。

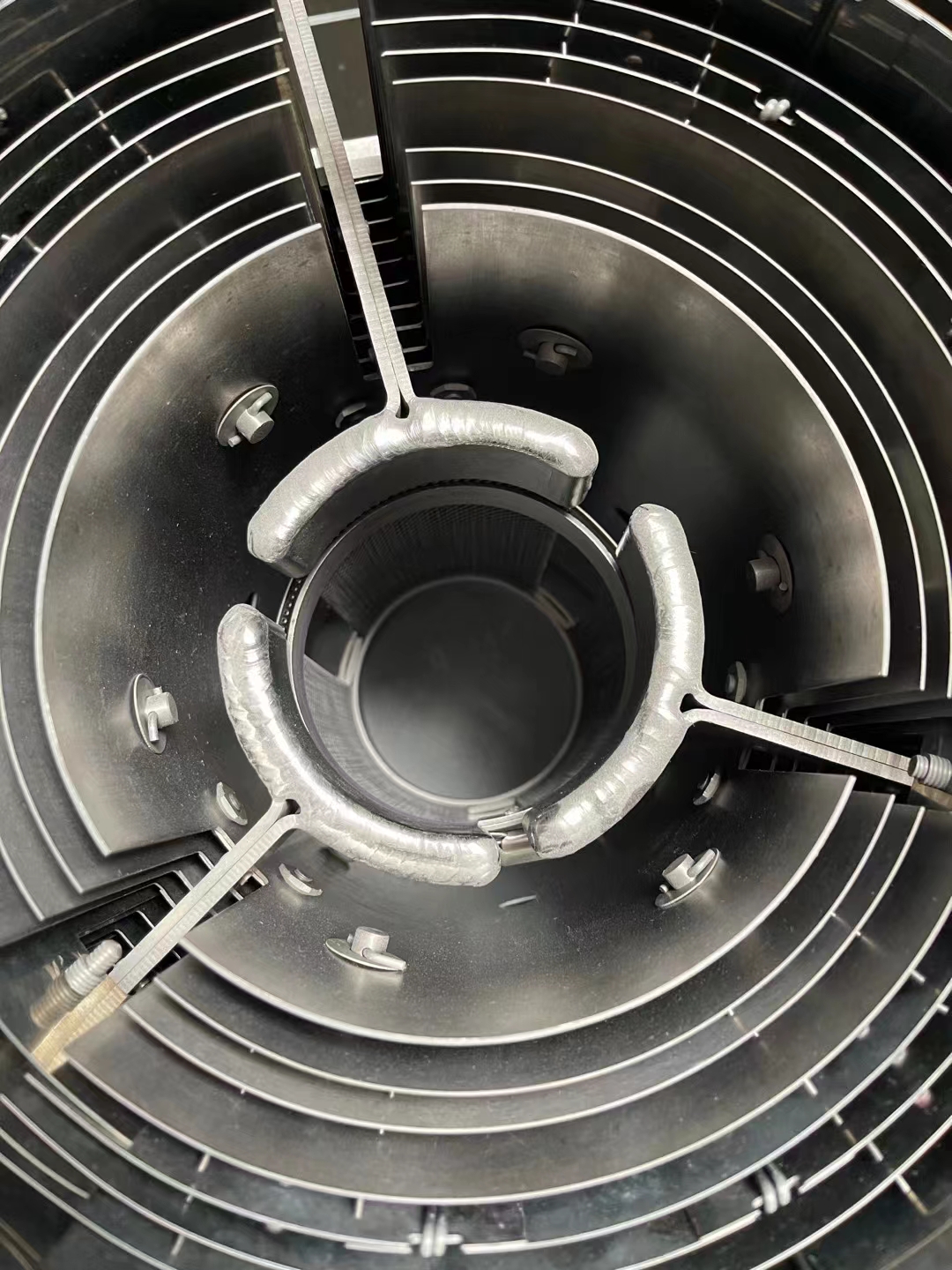

6、發熱體及隔熱屏：發熱元件采用高純鎢制作成網狀，有效增加輻射面積，保證溫區的均勻性。隔熱屏采用4層鎢板，6層鉬板，最外層采用不銹鋼板支撐。

7、真空系統：

（1）主要由直聯泵、分子泵，氣動擋板閥、電磁截止閥、數顯復合真空計、真空管路、放氣閥、支架等組成；真空管道與泵之間采用金屬波紋軟管快速接頭聯接（減緩震動）。

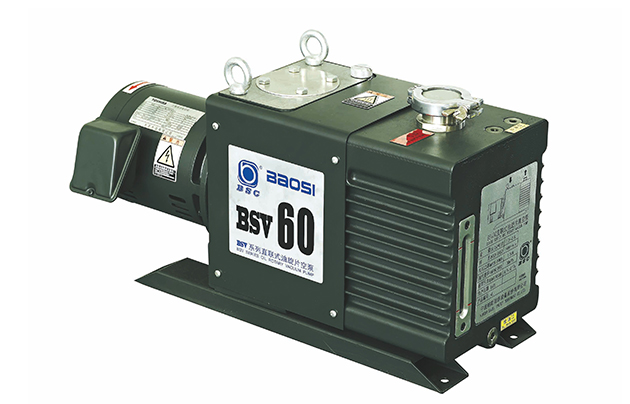

（2）真空主抽泵直聯泵（北儀優成）、分子泵（北京科儀）。

（3）氣動擋板閥（川北科技）GDQ-200 1臺  GDQ-J40  2臺

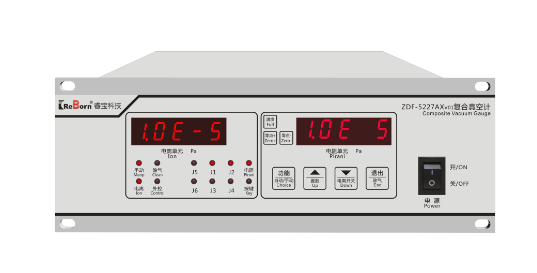

（4）成都正華數顯真空計1臺。

（5）真空管路1套，由波紋管、三通管、真空泵、兩個40的真空擋板閥、接口彎管等組成（波紋管內Φ40，三通管為40標準尺寸）。

 8、控制系統：

采用英國歐陸儀表具有多項功能（3204）

1、5X16段程序控溫，可以分成16組程序，如果分成5組程序，每條程序?yàn)?0段，可以?xún)?chǔ)存多組程序、使用時可以任意調出；

2、歐陸3204具有PID控制，溫度能控制得很準確；

3、具有過溫保護、過流保護和斷偶時電爐加熱電路自動切斷等功能， ,（當電爐溫度超過2120度或熱電偶  燒斷時，主電路上的交流繼電器會自動斷開，主電路斷開，面板上ON燈熄滅，OFF燈亮，有效的保護電爐）；

       4、儀表有華氏度（F）和攝氏度（C）可供選擇；

       5、帶有485 通訊接口，具有自動停機功能。

       6、儀表精度為0.2級、液晶顯示屏、自定義畫面。

10、水冷系統：爐體、上下端蓋采用夾層水冷的結構形式，在進出水主管路上安裝水壓繼電器及壓力表，同時與控制柜連接，異常狀態時報警。能夠定性的觀察各分水路的水流大小。整個水冷系統確保各分路回水溫度不高于40℃（進水溫度20℃）。水冷系統主進直徑50mm、回水管直徑50mm（進水壓力0.4MPa）。

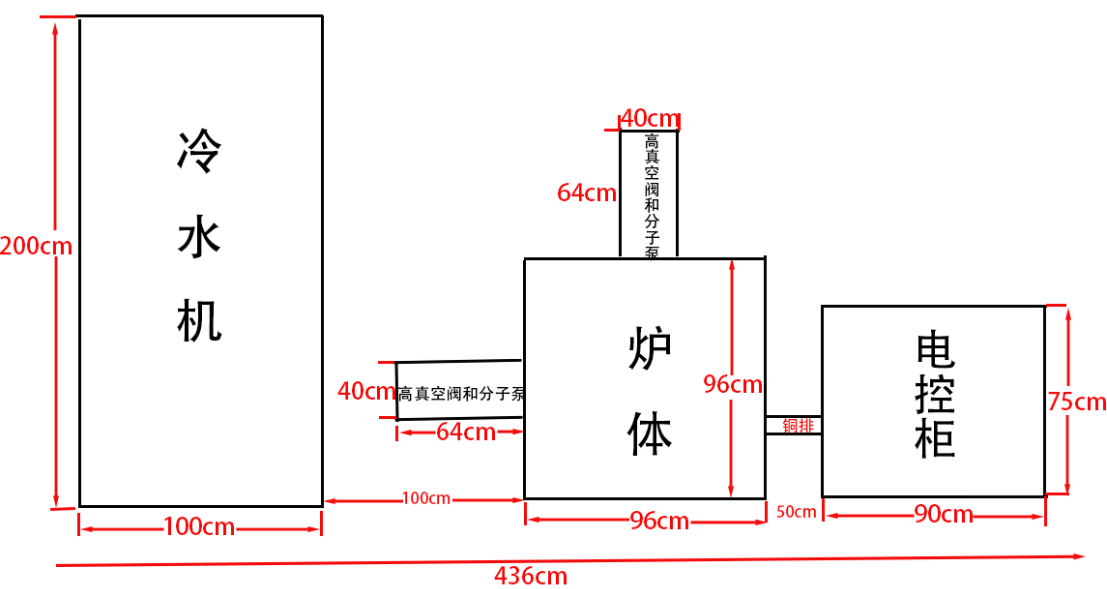

四、設備安裝要求

1、電力：380V，三相五線制，20KW，50Hz

2、冷卻水：10P
