VS-0.1低真空系統
VS-0.1低真空系統
一、概述

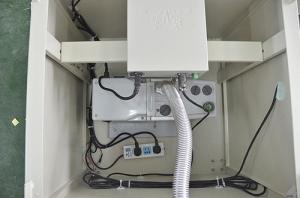

該系統（能把管式爐內的真空度抽到1Pa）由法蘭、高真空擋板閥、電阻真空計、波紋管、支架、真空泵組成，在法蘭出氣嘴處接根三通管，三通管一端接電阻硅，另一端接高真空擋板閥，用Dia25的波紋把擋板閥和真空泵連接起來，連接口用KF25快捷卡箍。
二、真空泵技術參數
|
產品型號 |
FX-16 |
|
|
幾何抽氣速度 m3/h(L/s) |
16（4） |
|
|
極限分壓強（Pa) |
氣鎮關 |
≤4X10-2 |
|
氣鎮開 |
≤8X10-2 |
|
|
極限總壓強(Pa) |
氣鎮關 |
≤5X10-1 |
|
氣鎮開 |
≤6X10-1 |
|
|
噪音Lw:dB(A) |
氣鎮關 |
62 |
|
氣鎮開 |
65 |
|
|
水蒸氣允許壓強（Pa) |
2000 |
|
|
水蒸氣抽除率（L/h) |
360 |
|
|
進氣口徑Φ |
DN25ISOKF |
|
|
出氣口徑Φ |
DN25ISOKF |
|
|
轉速(r/min) |
1400 |
|
|
電動機功率（Kw) |
0.37 |
|
三、 電阻真空計
ZDR-I/ZDR-I-LED型單路電阻真空計
電阻真空計（又名皮拉尼真空計）采用經過特殊穩定化處理的ZJ-52T電阻規，并對其施與恒功率的新型定溫工作方式，同時應用微處理機對規管的非線性進行線性處理。具有性能穩定、量程寬、響應快、漂移小等特性。以及強大可靠的以微處理為核心的繼電控制、串行通訊輸出、真空模擬量輸出等功能。特別適用于真空應用設備的粗、低真空測量與控制。
技術參數：
* 配用規管：ZJ-53B/ZJ-54D電阻規
* 測量范圍：105 ～10 -1 Pa
* 測量路數：1路
* 控制路數：2路可壙展至4或8路
* 控制范圍：5×10 3 ～5×10 -1 Pa
* 控制方式：繼電器觸點輸出，負載能力AC220V/3A (或DC28V/3A)無感負載
* 電源：90-260V/50Hz或220V ±10% 50Hz
* 功耗：25W
* 重量：4Kg/3Kg/0.5Kg （以不同機箱而定）
* 機箱尺寸：240 ×88× 280 或 265 ×119 ×280 或96 ×96 ×120
480× 88 ×280 或480 ×119 ×280 （寬×高×深）
性能特點：
*LED 綠屏數字顯示。
* 寬廣的測星范圍
* 快速的反應速度
* 微機修正規管非線性，減少了測量誤差。
* 光電隔離，數字濾波，增強抗干擾能力。
*PVC 彩色面板，外型美觀大方。
* 點控或區域繼電控制輸出，同時設定點具有掉電保護記憶功能。
VS-0.1低真空系統
一、概述
該系統（能把管式爐內的真空度抽到0.1Pa）由法蘭、高真空擋板閥、電阻真空計、波紋管、支架、真空泵組成，在法蘭出氣嘴處接根三通管，三通管一端接電阻硅，另一端接高真空擋板閥，用Dia25的波紋把擋板閥和真空泵連接起來，連接口用KF25快捷卡箍。
二、真空泵技術參數
|
產品型號 |
FX-16 |
|
|
幾何抽氣速度 m3/h(L/s) |
16（4） |
|
|
極限分壓強（Pa) |
氣鎮關 |
≤4X10-2 |
|
氣鎮開 |
≤8X10-2 |
|
|
極限總壓強(Pa) |
氣鎮關 |
≤5X10-1 |
|
氣鎮開 |
≤6X10-1 |
|
|
噪音Lw:dB(A) |
氣鎮關 |
62 |
|
氣鎮開 |
65 |
|
|
水蒸氣允許壓強（Pa) |
2000 |
|
|
水蒸氣抽除率（L/h) |
360 |
|
|
進氣口徑Φ |
DN25ISOKF |
|
|
出氣口徑Φ |
DN25ISOKF |
|
|
轉速(r/min) |
1400 |
|
|
電動機功率（Kw) |
0.37 |
|
三、 電阻真空計
ZDR-I/ZDR-I-LED型單路電阻真空計
電阻真空計（又名皮拉尼真空計）采用經過特殊穩定化處理的ZJ-52T電阻規，并對其施與恒功率的新型定溫工作方式，同時應用微處理機對規管的非線性進行線性處理。具有性能穩定、量程寬、響應快、漂移小等特性。以及強大可靠的以微處理為核心的繼電控制、串行通訊輸出、真空模擬量輸出等功能。特別適用于真空應用設備的粗、低真空測量與控制。
技術參數：
* 配用規管：ZJ-53B/ZJ-54D電阻規
* 測量范圍：105 ～10 -1 Pa
* 測量路數：1路
* 控制路數：2路可壙展至4或8路
* 控制范圍：5×10 3 ～5×10 -1 Pa
* 控制方式：繼電器觸點輸出，負載能力AC220V/3A (或DC28V/3A)無感負載
* 電源：90-260V/50Hz或220V ±10% 50Hz
* 功耗：25W
* 重量：4Kg/3Kg/0.5Kg （以不同機箱而定）
* 機箱尺寸：240 ×88× 280 或 265 ×119 ×280 或96 ×96 ×120
480× 88 ×280 或480 ×119 ×280 （寬×高×深）
性能特點：
*LED 綠屏數字顯示。
* 寬廣的測星范圍
* 快速的反應速度
* 微機修正規管非線性，減少了測量誤差。
* 光電隔離，數字濾波，增強抗干擾能力。
*PVC 彩色面板，外型美觀大方。
* 點控或區域繼電控制輸出，同時設定點具有掉電保護記憶功能。
標準配置
|
FX-16真空泵 |
|
|
|
電阻真空計 |
進口電阻真空計（可選） |
|
|
國產電阻真空計（標配） |
|
|
|
波紋管 |
KF25（標配） |
|
|
KF40 （可選） |
||
|
真空擋板閥 |
KF25（標配） |
|
|
KF40（可選） |
||
|
KF卡套 標配3套 |
KF25（標配） |
|
|
KF40（可選） |
||
|
變徑法蘭 |
KF25（標配） |
|
|
KF40（可選） |
||
