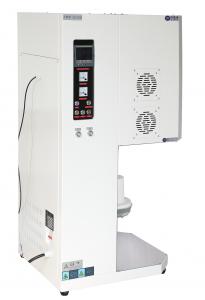

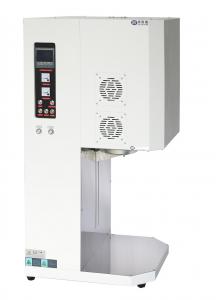

1800度升降爐
|
SJF1800-Mini-I SJF1800-Mini-II |
||||||||
|
功率 |
5.5KW 7.5KW |
|||||||
|
爐膛尺寸（DXWXH） |
Dia150X200mm Dia200X200mm |
|||||||
|
外形尺寸 （DXWXH） |
700X800X1200 800X900X1200 |
|||||||
|
電源電壓 |
220V 380V |
|||||||
|
相數 |
單相 |
|||||||
|
加熱元件 |
||||||||
|
控制方式 |
3504溫度儀表（英國歐陸Eurotherm）， 1：高精度的溫度儀表，LCD液晶顯示屏，5位數值顯示，通過快速設置配置簡單，C/F單位切換。 2：50組程序500步，斷電或停機，再次啟動程序可以設置從斷電處或起始點啟動程序，也具有運行，暫停，跳步，停止，復位等功能。 3：標準的3組PID參數（可選8組PID參數），自帶PID自整定功能。 4：數學/邏輯運算，計時器功能，報警功能，做數學及邏輯運算功能，比如傳感器與紅外傳感器的自動/手動切換，高溫爐邏輯控制功能，及相關報警策略與功能。 5：配方功能，不同產品可以調用不同的參數 6：客戶自定義畫面功能，顯示當前值，設定值，輸出%，程序運行狀態及時間等， 7：支持各種通訊接口 Modbus, Ethernet, Profibus，Devicenet，可以與任意PLC或上位系統集成 8：OEM密碼功能 9：多語言支持（英語，法語，德語，西班牙，意大利） 10：PC版的iTools圖形組態軟件，方便組態，監控，調試 |
|||||||
|
升溫速率 |
≤20 ℃/ Min |
|||||||
|
推薦升溫速率 |
10℃/ Min |
|||||||
|
爐膛材料 |
阿爾塞1900型進口纖維爐膛 |
|||||||
|
控制精度 |
+/- 1 ℃ |
|||||||
|
最高溫度 |
1800 ℃ |
|||||||
|
額定溫度 |
1750 ℃ |
|||||||
|
四周表面溫度 |
≤45 ℃ |
|||||||
|
熱電偶型號 |
PtRh40-PtRh20,美國進口絲，0.5mm標準絲。 最高溫度能夠測到1870℃，在1800度時不會漂移。 比B型熱電偶優越（B型熱電偶測溫范圍是0-1800，到1800度時會偏移很大） |
|||||||
|
觸發器 |
移相觸發（帶軟啟動和限流功能） 限流功能：無論怎么調節升溫時間，我們電爐經過變壓器后的二次電流被限制在160A以內，有限的保護了設備，無論你怎么操作，都不會把設備燒壞。 軟啟動功能：開機時電流會慢慢增大，對加熱元件的沖擊較小，有利于加熱元件壽命的延長。 |
|||||||
|
電器 |
浙江正泰 |
|||||||
|
可控硅 |
106/16E 德國西門康 |
|||||||
| 行程開關 | 當升降桿到最高或最低點時，行程開關會給升降桿自動斷電，從而不會過升或過降 | |||||||
| 升降系統 | 采用步進電機控制物料臺的升降 | |||||||
| 升降速率 | 升降速率可以自動調節 | |||||||
| 物料臺 | 采用鋁合金材質 | |||||||
| 認證 |  |
|||||||
| 保修期 |
一年保修，終身技術支持 特別提示：1.耗材部分如加熱元件，石英管，樣品坩堝等不在保修范圍內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。 |
|||||||
| 注意事項 |
1、為了安全，請把爐子放在通風處。 2、應該把樣品放在坩堝中，不要把樣品直接放在腔體。 3、在使用過程中，爐膛表面可能出現細小裂紋，這是正常情況 |
|||||||
1、加熱元件: 瑞典Kanthal 1900型 Super 硅鉬棒
.jpg)
（1）、加熱元件的規格為： Dia6X140X210X30
詳情請查看瑞典Kanthal網站：www.kanthal.com
2、安裝有空氣開關和漏電保護器：
當電路過流或漏電時，空開會自動斷開。
3、可以與電腦連接
該爐配有通訊接口和軟件，可以直接通過電腦控制爐子的各個參數，并能從電腦上觀察到爐子上PV和SV溫度值和儀表的運行情況，爐子的實際升溫曲線電腦會實時繪出，并能把每個時刻的溫度數據保存起來，隨時可以調出
4、爐膛
進口爐膛 VS 國產爐膛
1、日本進口1900型真空吸濾成型的高純氧化鋁多晶纖維固化爐膛。
2、采用日本技術成型。
3、纖維密度為700KG/立方米
4、該爐膛不掉粉、材料保溫性能好、反射率高、溫場均衡，抗熱漲冷縮能力強
5、可以在1750℃長時間使用
6、爐膛材料熱容低、熱傳導系數低，從而散熱少、保溫好、反射率高。溫場均衡。
5、可選UL認證電氣板 （全部通過UL認證的進口電器）
6、觸發器
.jpg)
軟啟動限流觸發器 大部分廠家使用的非限流
廈門博特觸發器
1、移相觸發（帶軟啟動和限流功能）
2、限流功能：無論怎么樣設置升溫速率，我們電爐的二次電流始終被限制在170A以內，有效的保護了設備。由于采用限流功能，高溫下可開爐門。如果您使用的電爐需要在升溫過程中對爐子的升溫速率進行限制（例如：規定在1400℃后不得超過3℃/min等）即采用非限流觸發器。升溫速率設置錯誤或者升溫速率過快、這時電流會非常大，設備會跳閘或燒壞。
3、軟啟動功能：開機時電流會慢慢增大，對加熱元件的沖擊較小，有利于加熱元件壽命的延長
4、保護功能：如果電流超過限制電流、觸發器會自動切斷觸發功能以切斷電流保護電爐。
7、UL認證變壓器
8、認證
.jpg)
|
配置 |
數量 |
圖片 |
|
SJF1800爐體 |
1 臺 |
|
|
熱電偶 |
1 個 |
|
|
剛玉坩堝 |
1個 |
 |
|
坩堝鉗 |
1 把 |
|
|
氧化鋁墊磚 |
1 塊 |
|
|
高溫手套 |
1 雙 |
|
|
數據線操作指南軟件等 |
1 套 |
|
