2100度真空碳管爐
|
VCF 真 空 碳 管 爐 |
型號 | VCF-25-21 | |
| 最大功率 | 25KW | ||
| 電源 | 三相 380V 50/60Hz | ||
| 最高加熱溫度 | 2100℃ | ||
| 控溫模式 | 宇電50段程序控溫 | ||
| 加熱碳管尺寸 | Dia130(內徑）X220 | ||
| 有效加熱尺寸 | Dia90×120 | ||
| 腔體 |  |
||
|
遠程系統（選配）
|
1、通過手機微信小程序控制 2、可操作設備 3、可隨時查看設備運行狀態 4、可查看溫度數據并生成報表或溫度曲線 5、可查看報警信息 |
||
| 腔體真空度（擴散泵機組） | < 5×10 -3Pa | ||
| 腔體充氣壓力 | < 0.05MPa | ||
| 升壓率 | <4Pa/小時 | ||
| 斷偶保護和顯示 | 有 | ||
| 過溫保護 | 有 | ||
| 過流保護 | 有 | ||
| 欠壓保護（水壓） | 有 | ||
| 控制精度 | +/- 1℃ | ||
| 溫度檢測方式 | 鎢套管鎢錸熱電偶 | ||
| 最大升溫速率 | < 20度/Min | ||
| 真空腔體內是否水冷 | 是 | ||
| 觀察窗尺寸 | Dia 90mm | ||

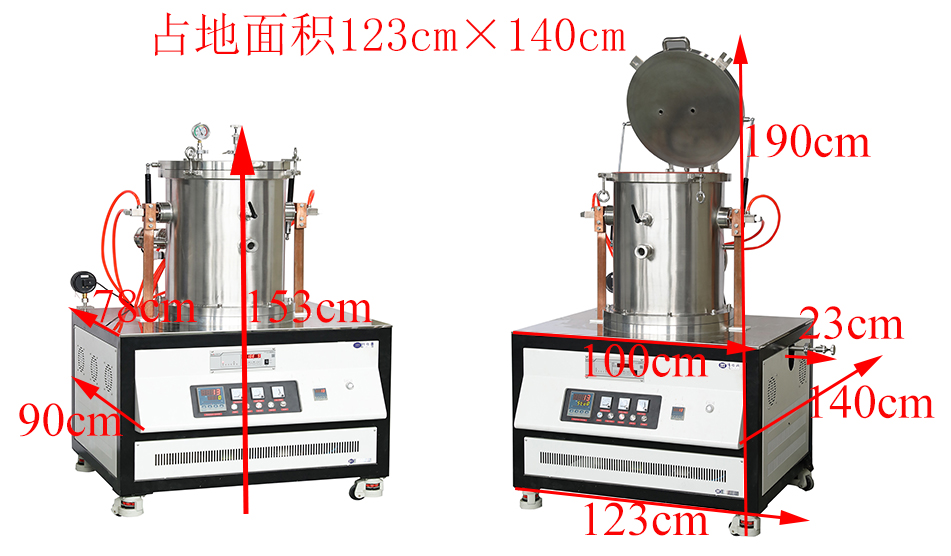

| 外形尺寸 |  |
||
| 冷水機（選配） | 8P | ||
| 真空機組
|
機組輸入電壓 | 380V /220V | |
| 波紋管 | KF40×1000 | ||
| 真空擋板閥 | KF40 | ||
|
前級機械泵 BSV30 |
功率 | 1.1KW | |
| 電壓 | 380V | ||
| 轉速 | 1450rpm | ||
| 進氣口徑 | KF25/KF40 | ||
| 前機泵抽氣速率（L/S） | 15 | ||
| 極限壓強 | 5X10 -1Pa | ||
| 擴散泵TK150 | 電壓 | 220V | |
| 功率 | 1400W | ||
| 進氣接口 | DN150 | ||
| 出氣接口 | DN40 | ||
| 注入油量 | 0.4L | ||
| 抽氣速率（N2） | 1000L/S | ||
|
復合真空計
|
復合真空計型號 | ZDF | |
| 電源 | 220V 55W | ||
| 控制精度 | ± 1% | ||
| 真空計測量范圍 | 10-5 -10 5 Pa | ||
|
冷水機（8P）
|
電源 |
3PH-380V/50HZ |
|
| 制冷量 |
18.3*10³kcal/h |
||
| 輸入總功率 |
12KW |
||
| 水泵揚程 |
50M |
||
| 水泵流量 |
12m3/h |
||
| 水箱容量 |
130L |
||
| 外形尺寸 |
730×1335×1415 |
||
| 凈重 | 285KG | ||
| 安裝條件 |
爐子用電AC三相380V，功率25KW，10平方線 空開三相63A 冷水機功率12KW，三相380V， 冷水機最好用去離子水，水箱容量130L

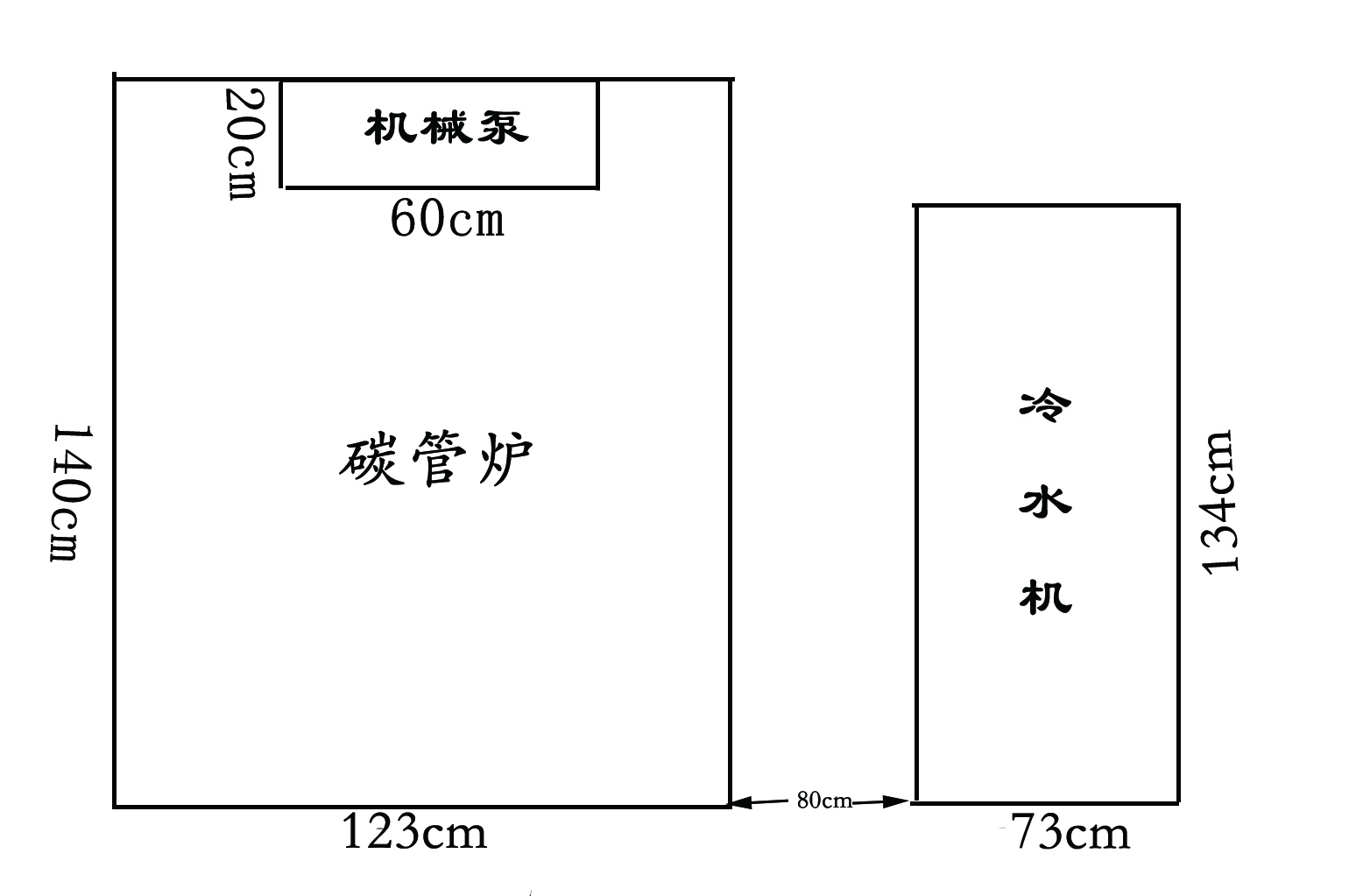

布局圖 爐子凈重600公斤 ，單位面積內承重666Kg，冷水機重285公斤 |
一：設備特點
本電爐為周期作業式，廣泛應用于功能陶瓷，光學材料，碳復合材料，硬質合金，粉末冶金等在高溫真空條件下進行燒結處理，也可在充氣保護情況下成型燒結。
二、結構組成
1.爐體 2.爐蓋 3.爐底 4.爐架 5.真空系統
6.溫控系統 7.氣路系統 8.變壓器及聯接電纜 9.水冷系統 10.發熱元件及隔熱屏
三、結構說明
1、爐體：采用雙層水夾層結構，內層為不銹鋼（1Cr18N9Ti）拋光，外層為優質碳鋼，上、下法蘭組焊成筒型結構，法蘭平面開設密封槽。采用“O”圈真空密封，并設水冷裝置（防止因溫度過高“O”圈老化）。開設有抽氣、熱電偶、紅外孔等。
2、爐蓋：采用雙層夾層封頭結構，設有觀察孔，屏蔽、鎖緊、開啟裝置，并通水冷卻。
3、爐底：同樣采用雙層水夾層封頭結構，設有電極引出裝置，支撐平臺等，并設有水冷裝置。
4、爐架：由型鋼及鋼板組焊成箱式結構，爐體安放在箱體上，美觀大方。
5、真空系統：由壹臺TK-150擴散泵配冷阱，壹臺DRV-30機械泵、手動高真空蝶閥、真空壓力表（±Pa）、充氣閥、放氣閥和真空管路等組成。機械泵采用金屬波紋軟管快速接頭聯接（減緩震動），真空度的測量采用數顯復合真空計。
6、溫控系統：采用可控制硅控溫，儀表為歐陸溫控表，具有P.I.D調節、超溫聲光報警功能，電器元件采用正泰品牌，電控屏箱按西門子標準制作，控溫精度高，操作方便。
7、氣路系統：在整個系統中設有1個進氣口、1個放氣口，可充氣氛。
8、電氣控制：采用可控硅控溫，配有大電流變壓器、調壓器及溫度控制儀表組成溫度控制執行回路。電路設有斷水、過流、超溫報警及保護功能。
9、水冷系統：由各種管道閥等相關裝置組成，具有斷水聲光報警自動切斷電源功能。
10、變壓器及聯接電纜：采用與之相匹配的變壓器及聯接電纜。

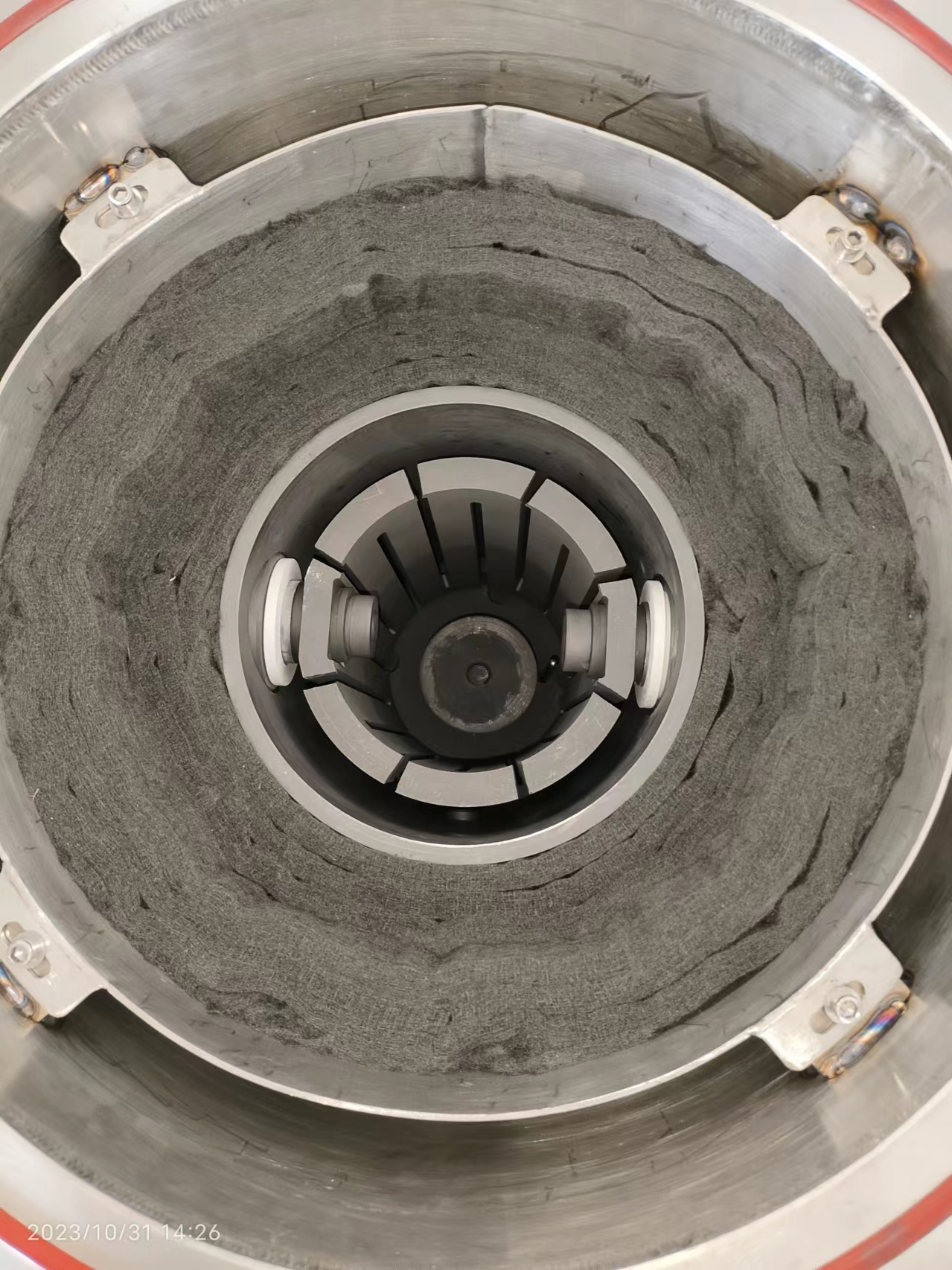

11、發熱元件及隔熱屏：發熱元件采用電極石墨加工成圓筒形的結構，隔熱屏采用石墨、碳氈、石墨氈（1層石墨筒，4層碳毪和4層石墨氈，每層厚10mm以上），保溫性能好、加熱均勻、輻射面大、耐熱沖擊性好，可快速加熱和冷卻。保溫層和發熱分體，易維護和取裝，保溫套外用不銹鋼框架支撐，固定。
