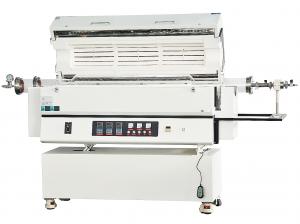

1200度三溫區轉動管式爐
詳細技術參數
|
型號 |
RTL1200-1200-1200 |
|
功率 |
18KW |
|
爐管尺寸（OD）(mm)
|
Dia120X2000mm |
|
|
|
 鼓肚子容積28L |
|
| 外形尺寸 | 2600X600X1300（mm） |
| 重量 | 270Kg |
|
電源電壓 |
380V |
|
相數 |
三相 |
|
加熱元件 |
國產優質電阻絲（可選配瑞典Kanthal A1 進口電阻絲） 點擊進入資料下載 |
| 控溫方式 |
采用宇電程序控溫儀表（標配） 1、30段程序控溫智能PID調節。 2、具有過溫保護 斷偶保護過溫或斷偶時電爐加熱電路自動切斷,，（當電爐溫度超過1200度或熱電偶燒斷時，主電路上的交流繼電器會自動斷開，主電路斷開，面板上ON燈熄滅，OFF燈亮，有限的保護電爐）。 3、帶有485 通訊接口（選購軟件時標配） 4、具有斷電保護功能，即斷電后再給電啟動爐子時、程序不是從起始溫度開始升、而是從斷電時爐溫開始升。 5、儀表具有溫度自整定的功能
（更換進口儀表，需要另外付費，選購）
|
|
爐膛材料 |
1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。 2、采用日本技術成型，不掉渣，保溫好 3、爐膛里電阻絲的間距和節距全部按日本成熟的熱工技術布置、經過熱工軟件模擬溫場 |
|
法蘭和閥門 |
|
|
控制精度 |
+/- 1 ℃ |
|
觸發器 |
移相觸發 |
|
電器 |
浙江正泰 |
|
可控硅 |
106/16E 德國西門康 |
|
爐管旋轉速度 |
采用無極變速電機，轉速可調 |
|
電機功率 |
40W |
|
爐體傾斜角度范圍 |
0 ~ 30度 |
|
電動升降支撐架功率 |
120W |
|
升溫速率 |
≤30 ℃/ Min （可根據要求修改） |
|
推薦升溫速率 |
≤20 ℃/ Min |
|
熱電偶型號 |
K型 |
|
第一、二、三溫區最高溫度 |
1200 ℃ |
|
第一、二、三溫區額定溫度 |
1100 ℃ |
|
第一、二、三溫區加熱段長度 |
400+400+400mm |
|
溫度校準（選配） |
定期對管式爐進行溫度校準，可保持爐溫的準確性和均勻性。您可以在本公司選購一套簡單的校準工具，輔助您完成這項工作，完整的校準套件包括標準熱電偶，溫度校準儀，補償導線 |
| 四周表面溫度 |
≤45℃ |
| 開蓋保護系統 | 當爐蓋打開時繼電器會自動切斷主電源，有效地保證使用者的安全。 |
|
真空系統 （選購） |
1、單級泵 TW-1.5A 2、 雙級泵 2XZ-2 3、 VS-0.1真空系統
4、 VS高真空系統 5、 恒壓泵 6、英國PCG550（INFICON）電容真空計 1、一般粗略抽真空、把爐管里面的氣體趕出來用：TW-1.5A單級泵即可。 2、雙級泵2XZ-2 真空泵能夠把管式爐爐管的真空度抽到10Pa左右。 3、VS-0.1真空系統能夠把管式爐爐管內的真空度抽到0.1Pa（并配帶有電阻真空計顯示）。 4、VS高真空系統（該系統是由分子和機械泵組成）能夠把管式爐爐管內的真空度抽到10-3 Pa。 5、恒壓泵（該系統可以把管內壓力控制在-100.0KPa~100.0KPa）。 6、英國（INFICON）電容真空計（測量范圍3.8x10-5 -1125 Torr、可檢測各種氣體，包括混合氣體，測量精確、重復性好、可選防腐類型PCG554）
|
|
供氣系統 （選購） |
|
質保期
一年保修，終身技術支持
特別提示：1.耗材部分如加熱元件，石英管，樣品坩堝等不在保修期內。
2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。
注意事項
1.爐管內氣壓不可高于0.02MPa
2.由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa
3.當使用的爐管為石英管時，爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當
4.進入爐管的氣體流量需小于200SCCM，以避免冷的氣流對熱爐管的沖擊
5.對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開排氣閥，以防意外發生（如爐 管破裂，法蘭飛出等）
1、 電阻絲
Kanthal A1 原絲 進口電阻絲爐膛
(1)、表面溫度高可達1420℃
(2)、表面為不銹鋼色（非常亮、客戶識別時要注意）、不會生銹，使用時間再長都不會掉渣。
(3)、Kanthal電阻絲資料下載
(4)、Kanthal電阻絲網站：www.kanthal.com
(5)、電阻均衡、溫場均衡性好
Kanthal A1 電阻絲 電阻均勻 、 發熱量均衡
溫場效果好
2、安裝有空氣開關和漏電保護器：
當電路過流或漏電時，空開會自動斷開。
3、可以與電腦連接
該爐配有通訊接口和軟件，可以直接通過電腦控制爐子的各個參數，并能從電腦上觀察到爐子上PV和SV溫度值和儀表的運行情況，爐子的實際升溫曲線電腦會實時繪出，并能把每個時刻的溫度數據保存起來，隨時可以調出
4、爐膛
1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。
2、采用日本技術成型。
3、爐膛里電阻絲的間距和節距全部按日本成熟的熱工技術布置、經過熱工軟件模擬溫場
4、采用4周加熱，溫場更加均衡
5、可選UL認證電氣板 （全部通過UL認證的進口電器）
6、認證
.jpg)
7、底腳
8、氧化鋁爐塞
轉動管式爐的特點：
1、溫場非常均衡。
2、氣體可以充分與物料接觸。
3、物料燒結更加均勻、內外物料燒結都一致。
|
描述 |
數量 |
圖片 |
|
RTL1200 -1200-1200三溫區轉動管式爐 |
1 臺 |
|
|
石英管 |
1根 |
|
|
不銹鋼法蘭 |
1 對 |
|
|
不銹鋼爐鉤 |
1 個 |
|
|
石英爐塞 |
1對 |
|
|
高溫手套 |
1 雙 |
|
| Ｋ型熱電偶 | 1個 |  |
|
COM轉USB接口（選軟件控制系統時標配） |
1 個 |
|
|
說明書 |
1 份 |
|
|
軟件（選軟件控制系統時標配） |
1 個 |
|
.png)
|
供氣系統 |
|
||
|
|
|||
|
抽氣系統 |
真空泵 |
|
|
|
|
|
||
|
FX-16 |
|
||
|
德國普發分子泵 |
|
||
|
電阻真空計 |
|
||
|
|
|||
|
波紋管 |
KF25 |
|
|
|
KF40 |
|||
|
真空擋板閥 |
KF25 |
|
|
|
KF40 |
|||
|
KF卡套 |
KF25 |
|
|
|
KF40 |
|||
|
KF三通 |
KF25 |
|
|
