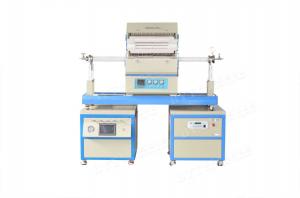

1200度單溫區滑竿式CVD系統
主要技術參數
|
TL1200滑動管式爐
|
型號 |
TL1200-H-C--I |
TL1200-H-C--II |
TL1200-H-C--III |
TL1200-H-C--IV |
|
|
功率 |
2.5KW |
3.5KW |
3.5KW |
5 KW | ||
|
爐管尺寸 |
Dia60(OD)X1500mm |
Dia80(OD)X1500mm |
Dia100(OD)X1500mm |
Dia120(OD)X1500mm |
||
|
外形尺（LXDXH） |
1800X700X1500 |
1800X700X1500 |
1800X700X1500 |
1800X700X1600 |
||
|
電源電壓 |
220V |
|||||
|
相數 |
單相 |
|||||
|
加熱元件 |
電阻絲 |
|||||
|
控制方式
|
采用宇電程序控溫儀表（標配） 1、30段程序控溫智能PID調節。 2、具有過溫保護 斷偶保護過溫或斷偶時電爐加熱電路自動切斷,，（當電爐溫度超過1200度或熱電偶燒斷時， 主電路上的交流繼電器會自動斷開，主電路斷開，面板上ON燈熄滅，OFF燈亮，有限的保護電爐）。 3、帶有485 通訊接口（選購軟件時標配） 4、具有斷電保護功能，即斷電后再給電啟動爐子時、程序不是從起始溫度開始升、而是從斷電時爐溫開始升。 5、儀表具有溫度自整定的功能
（更換進口儀表，需要另外付費，選購）
|
|||||
|
控溫模式 |
智能PID |
|||||
|
斷偶保護和顯示 |
有 |
|||||
|
過溫保護 |
有 |
|||||
|
過流保護 |
有 |
|||||
|
控制精度 |
+/- 1 ℃ |
|||||
|
觸發器 |
移相觸發 |
|||||
|
電器 |
浙江正泰 |
|||||
|
可控硅 |
106/16E 德國西門康 |
|||||
|
最高溫度 |
1200 ℃ |
|||||
|
額定溫度 |
1150 ℃ |
|||||
|
升溫速率 |
≤30 ℃/ Min （可根據要求修改） |
|||||
|
推薦升溫速率 |
≤15℃/ Min |
|||||
|
熱電偶型號 |
K 型 |
|||||
|
加熱段長度 |
440mm |
|||||
|
電器認證 |
|
|||||
|
四周表面溫度 |
≤45℃ |
|||||
|
閥門和法蘭
|
|
|||||
|
GX供氣系統主要參數
|
流量控制和檢測采用
D07-7C 質量流量計
|
標準量程 |
采用質子流量控制器 5、10、20、30、50、100、200、300、500SCCM、1、2、3、5、10SLM （你可以任意選擇量程和所通氣體的類型） |
|||
|
最大工作壓力 |
3MP |
|||||
|
準確度 |
±1.5% |
|||||
|
氣壓降 |
<0.01mpa< p=""> |
|||||
|
重復精度 |
±0.2% F.S |
|||||
|
路數 |
1 、2、3、4、5、6、7、8 路（可任意選擇幾路） |
|||||
|
接頭類型 |
雙卡套不銹鋼接頭 |
|||||
|
系統工作壓力范圍 |
0.1~0.5 MPa |
|||||
|
工作溫度 |
5-45℃ |
|||||
|
壓力真空表表 |
-0.1~0.15MPa 0.01MPa/格 |
|||||
|
靜態混氣室 |
Dia50 X 400MM |
|||||
|
接口 |
Dia6 1/4” |
|||||
|
VS-0.1抽氣系統
|
電源 |
220V |
||||
|
尺寸 |
600X600X600 |
|||||
|
波紋管 |
KF25X1000mm |
|||||
|
用該系統抽爐管真空度可達 |
10 -1Pa |
|||||
|
真空擋板閥 |
KF25 |
|||||
|
VRD-8真空泵
|
型號 |
VRD-8 |
||||
|
極限分壓強 |
5X10-2 Pa |
|||||
|
進排氣接口 |
KF25 |
|||||
|
電機轉速 |
1440RPM |
|||||
|
抽氣速率 |
2.2L/S |
|||||
|
電機功率 |
0.4KW |
|||||
|
無油多級羅茨泵
（方案 二） |
型號 | ACP15 | ||||
| 電源 | AC100~240V 50/60HZ | |||||
| 功率 | 450W | |||||
| 抽、排氣接口 | KF25 | |||||
| 重量 | 25KG | |||||
| 最大氦氣漏率 | 5 · 10-8 Pa m3/s | |||||
| 極限真空度 | 0.02 Torr | |||||
| 抽氣速率 | 14 m3/h | |||||
|
電阻真空計 |
型號 |
ZDR-1 |
||||
|
功率 |
25W |
|||||
|
真空度測量范圍 |
0.1-10 5 Pa |
|||||
|
電阻硅 |
ZJ-52T |
|||||
|
瑞典（INFICON）皮拉尼陶瓷電容真空計 （選購）
|
型號 |
PCG554 |
||||
|
輸入電壓 |
24V 1A DC（配有220V變壓器） |
|||||
|
真空計接口 |
KF16 |
|||||
|
數字顯示 |
數字顯示（屏幕尺寸為20x14mm），其數據顯示單位為torr |
|||||
|
產品尺寸 |
46mm×28mm×126mm ( L x W x H) |
|||||
|
重量 |
5 lbs |
|||||
|
檢測氣體 |
可檢測各種氣體，包括混合氣體，測量精確、重復性好。 |
|||||
|
是否防腐 |
防腐 |
|||||
|
響應時間 |
≤30ms |
|||||
|
測量范圍 |
3.8x10-5 -1125 Torr. |
|||||
|
分子泵機組（選購）
|
機組輸入電壓 |
380V /220V |
||||
|
波紋管 |
KF40X1000 |
|||||
|
真空擋板閥 |
KF40 |
|||||
|
機箱尺寸 |
600X600X600 |
|||||
|
分子泵
（方案一）
|
分子泵型號 |
FJ620 |
||||
|
輸入電壓 |
380V |
|||||
|
分子泵進氣口法蘭 |
DN160 |
|||||
|
分子泵抽氣速率L/S（對空氣） |
600 |
|||||
|
分子泵極限壓強（Pa) |
6×10-7 |
|||||
|
冷卻方式 |
水冷 |
|||||
|
冷卻水壓（MPa） |
0.1-0.2 |
|||||
|
冷卻水溫度 |
<25℃< p=""> |
|||||
|
環境溫度 |
0~40℃ |
|||||
|
建議啟東壓強 |
<100pa< p=""> |
|||||
|
|
功率 |
0.75KW |
||||
|
電壓 |
380V |
|||||
|
轉速 |
1450rpm |
|||||
|
進氣口徑 |
KF25/KF40 |
|||||
|
前機泵抽氣速率（L/S） |
6 |
|||||
|
極限壓強 |
4X10 -2Pa |
|||||
|
|
電壓 |
220V |
||||
|
功率 |
110W |
|||||
|
抽氣接口 |
KF40 |
|||||
|
重量 |
150KG |
|||||
|
前機泵抽速 |
0.9m 3/ h |
|||||
|
抽氣速率（N2） |
33L/S |
|||||
|
|
復合真空計型號 |
ZDF |
||||
|
電源 |
220V 55W |
|||||
|
控制精度 |
± 1% |
|||||
|
真空計測量范圍 |
10-5 -10 5 Pa |
|||||
Perfeer ACP15
質保期
一年保修，終身技術支持
特別提示：1.耗材部分如加熱元件，石英管，樣品坩堝等不在保修期內。
2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。
注意事項
1.爐管內氣壓不可高于0.02MPa
2.由于氣瓶?jī)?nèi)部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa
3.當使用的爐管為剛玉管時，爐體溫度高于1500℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當
4.進入爐管的氣體流量需小于200SCCM，以避免冷的氣流對熱爐管的沖擊
5.對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開排氣閥，以防意外發生（如爐 管破裂，法蘭飛出等）
6.不要在氧化鋁管中使用石墨坩堝
7.MoSi2加熱元件不得長時間在在低溫下(400℃-700℃)使用,否則將可能損壞加熱元件

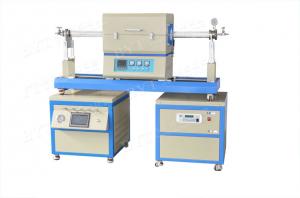

TL1200-H 4通道滑竿式CVD系統由 4路供氣系統+TL1200滑動管式爐+抽氣系統組成！ 滑動式CVD系統是管式爐爐底安裝一對滑軌，可用手滑動?？梢赃_(dá)到快速升降溫的目的，為取得最快加熱速率，可以預先加熱爐子到設定的溫度，然后移動爐子到樣品區。為獲得最快冷卻，可在樣品加熱后移動爐子到另一端。物料可以在真空或者惰性氣體環境下的升溫速率或降溫速率達到100°C/s，是低成本快速熱處理的理想爐子。
1、瑞典Kanthal A1 電阻絲
Kanthal A1 原絲 國產電阻絲爐膛 VS 進口電阻絲爐膛
(1)、表面溫度高可達1420℃
(2)、表面為不銹鋼色（非常亮、客戶識別時要注意）、不會生銹，使用時間再長都不會掉渣。
(3)、Kanthal電阻絲資料下載
(4)、Kanthal電阻絲網站：www.kanthal.com
(5)、電阻均衡、溫場均衡性好
.jpg)
大部分廠家使用的首鋼生產的Fe-Cr-Al Alloy doped by Mo 電阻絲 Kanthal A1 電阻絲 電阻均勻 、 發熱量均衡
有時候電阻不均衡、一部分發熱量大一部分發熱量小 溫場效果好
2、安裝有空氣開關和漏電保護器：
當電路過流或漏電時，空開會自動斷開。
3、可以與電腦連接
該爐配有通訊接口和軟件，可以直接通過電腦控制爐子的各個參數，并能從電腦上觀察到爐子上PV和SV溫度值和儀表的運行情況，爐子的實際升溫曲線電腦會實時繪出，并能把每個時刻的溫度數據保存起來，隨時可以調出
4、爐膛
1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。
2、采用日本技術成型。
3、爐膛里電阻絲的間距和節距全部按日本成熟的熱工技術布置、經過熱工軟件模擬溫場
4、采用4周加熱，溫場更加均衡
5、可選UL認證電氣板 （全部通過UL認證的進口電器）
6、認證
.jpg)
7、底腳
|
描敘 |
數量 |
圖片 |
|
TL1200管式爐 |
1 套 |
|
|
石英管 |
1根 |
|
|
不銹鋼法蘭 |
1 套 |
|
|
不銹鋼爐鉤 |
1 個 |
|
|
氧化鋁爐塞 |
3個 |
|
|
高溫手套 |
1 雙 |
|
|
氧化鋁坩堝 |
1個 |
|
| Ｋ型熱電偶 | 1個 |  |
|
485轉換接口和軟件（選配） |
1 套 |
|
|
說明書 |
1本 |
|
|
法蘭支撐架 |
1 份 |
|
|
供氣系統
|
1臺 |  |
| VS-0.1抽氣系統 | 1臺 |  |
| 卡套 | 4個 |  |
| 波紋管 | 1支 |  |
| 真空擋板閥 | 1個 |  |
| 鋼瓶接頭（N代表路數） | N個 |  |
| 閥門接頭 | 2 |  |
| 聚四氟乙烯管(N代表路數) | NX5 |  |
