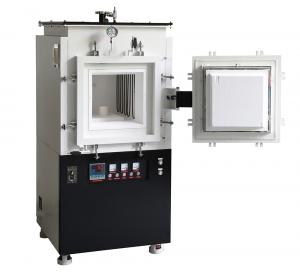

1700度氣氛爐箱式氣氛爐
詳細技術參數
|
型號 |
GF17Q-I |
GF17Q-II |
GF17Q-III |
GF17Q-IV |
GF17Q-V |
GF17Q-VI |
|
功率 |
3 KW |
5KW |
7KW |
9KW |
13KW |
24KW |
|
爐膛尺寸 |
160X150X150 |
200X200X200 |
300X200X200 |
300X250X250 |
400X300X300 |
500X400X400 |
|
外形尺寸 |
600X700X1060 |
650X740X1110 |
650X840X1110 |
700X840X1160 |
750X960X1570 |
900X1100X1900 |
|
電源電壓 |
220V單相 |
380V二相 |
380V二相 |
380V三相 |
||
|
加熱元件 |
1800型硅鉬棒 |
|||||
|
控制方式 |
采用宇電程序控溫儀表 1、50段程序控溫智能PID調節。 2、具有過溫保護 斷偶保護過溫或斷偶時電爐加熱電路自動切斷,，（當電爐溫度超過1720度或熱電偶燒斷時，主電路上的交流繼電器會自動斷開，主電路斷開，面板上ON燈熄滅，OFF燈亮，有限的保護電爐）。 3、帶有485 通訊接口（選購軟件時標配） 4、具有斷電保護功能，即斷電后再給電啟動爐子時、程序不是從起始溫度開始升、而是從斷電時爐溫開始升。 5、儀表具有溫度自整定的功能
（更換進口儀表，需要另外付費，選購） |
|||||
|
爐膛材料 |
氧化鋁多晶體纖維 日本進口爐膛材料 |
|||||
|
控制精度 |
+/- 1 ℃ |
|||||
|
觸發器 |
移相觸發（帶軟啟動和限流功能） 限流功能：無論怎么調節升溫時間，我們電爐經過變壓器后的二次電流被限制在160A以內，有限的保護了設備，無論你怎么操作，都不會把設備燒壞。 軟啟動功能：開機時電流會慢慢增大，對加熱元件的沖擊較小，有利于加熱元件壽命的延長 |
|||||
|
電器 |
浙江正泰 |
|||||
|
可控硅 |
106/16E 德國西門康 |
|||||
|
最高溫度 |
1700 ℃ |
|||||
|
額定溫度 |
1650 ℃ |
|||||
|
升溫速率 |
≤20 ℃/ Min （可根據要求修改） |
|||||
|
推薦升溫速率 |
≤10 ℃/ Min |
|||||
|
熱電偶型號 |
B型 |
|||||
|
真空泵（選配） |
VRD-16 RV4 |
|||||
|
認證 |
|
|||||
|
四周表面溫度 |
≤45℃ |
|||||
GF17Q 在各種氣氛下最高使用溫度：
|
氣 氛 |
GF17Q在各種氣氛下最高使用溫度 |
|
NO2,CO2,O2,Air |
1700℃ |
|
He,Ar,Ne |
1650℃ |
|
SO2 |
1600℃ |
|
CO,N2 |
1500℃ |
|
濕H2 |
1400℃ |
|
干H2 |
1350℃ |
1、加熱元件
.jpg)
（1）、硅鉬棒的熱端粗度D1為7mm、一般廠家采用的6MM、加熱端粗、不容易彎曲、棒子的表面負荷低，使用壽命長。
（2）、采用的是熱彎技術，電阻均勻，使用壽命長
（3）、Lu冷端長度為210mm， 400X300X300爐子為260 ，一般廠家采用180mm, 冷端長爐頂溫度低。
（4）、硅鉬棒表面氧化非晶膜致密，能夠比較好的保護硅鉬棒。
2、安裝有空氣開關和漏電保護器：
當電路過流或漏電時，空開會自動斷開。
3、可以與電腦連接
該爐配有通訊接口和軟件，可以直接通過電腦控制爐子的各個參數，并能從電腦上觀察到爐子上PV和SV溫度值和儀表的運行情況，爐子的實際升溫曲線電腦會實時繪出，并能把每個時刻的溫度數據保存起來，隨時可以調出
4、爐膛
進口爐膛 VS 國產爐膛
1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。
2、采用日本技術成型。
3、爐膛材料熱容低、熱傳導系數低，從而散熱少、保溫好、反射率高。溫場均衡。
4、爐膛氧化鋁絲細而長、耐溫高、抗熱漲冷縮能力強。
5、爐膛表面光潔、不易掉粉。
5、可選UL認證電氣板 （全部通過UL認證的進口電器）
6、觸發器
VS .jpg)
軟啟動限流觸發器 大部分廠家使用的非限流
廈門博特觸發器
1、移相觸發（帶軟啟動和限流功能）
2、限流功能：無論怎么樣設置升溫速率，我們電爐的二次電流始終被限制在170A以內，有效的保護了設備。由于采用限流功能，高溫下可開爐門。如果您使用的電爐需要在升溫過程中對爐子的升溫速率進行限制（例如：規定在1400℃后不得超過3℃/min等）即采用非限流觸發器。升溫速率設置錯誤或者升溫速率過快、這時電流會非常大，設備會跳閘或燒壞。
3、軟啟動功能：開機時電流會慢慢增大，對加熱元件的沖擊較小，有利于加熱元件壽命的延長
4、保護功能：如果電流超過限制電流、觸發器會自動切斷觸發功能以切斷電流保護電爐。
7、UL認證變壓器
8、認證
.jpg)
|
描述 |
數量 |
圖片 |
|
GF17Q氣氛爐 |
1 臺 |
|
|
B型熱電偶 |
1 個 |
|
|
氧化鋁墊磚 |
1 塊 |
|
|
爐門磚 |
1 塊 |
|
|
不銹鋼坩堝鉗 |
1 把 |
|
|
高溫手套 |
1 付 |
|
|
氧化鋁坩堝 |
1個 |
|
|
COM轉485通訊接口（選配） |
1 個 |
|
|
潛水泵 |
1 臺 |
|
|
爐子說明書 |
1 份 |
|
|
軟件（選配） |
1份 |
|
|
島電表說明書（配日本島電儀表時配） |
1 份 |
|
